845真空管パワーアンプ内に3台の機器を切り替えるRCAライン入力セレクタを追加

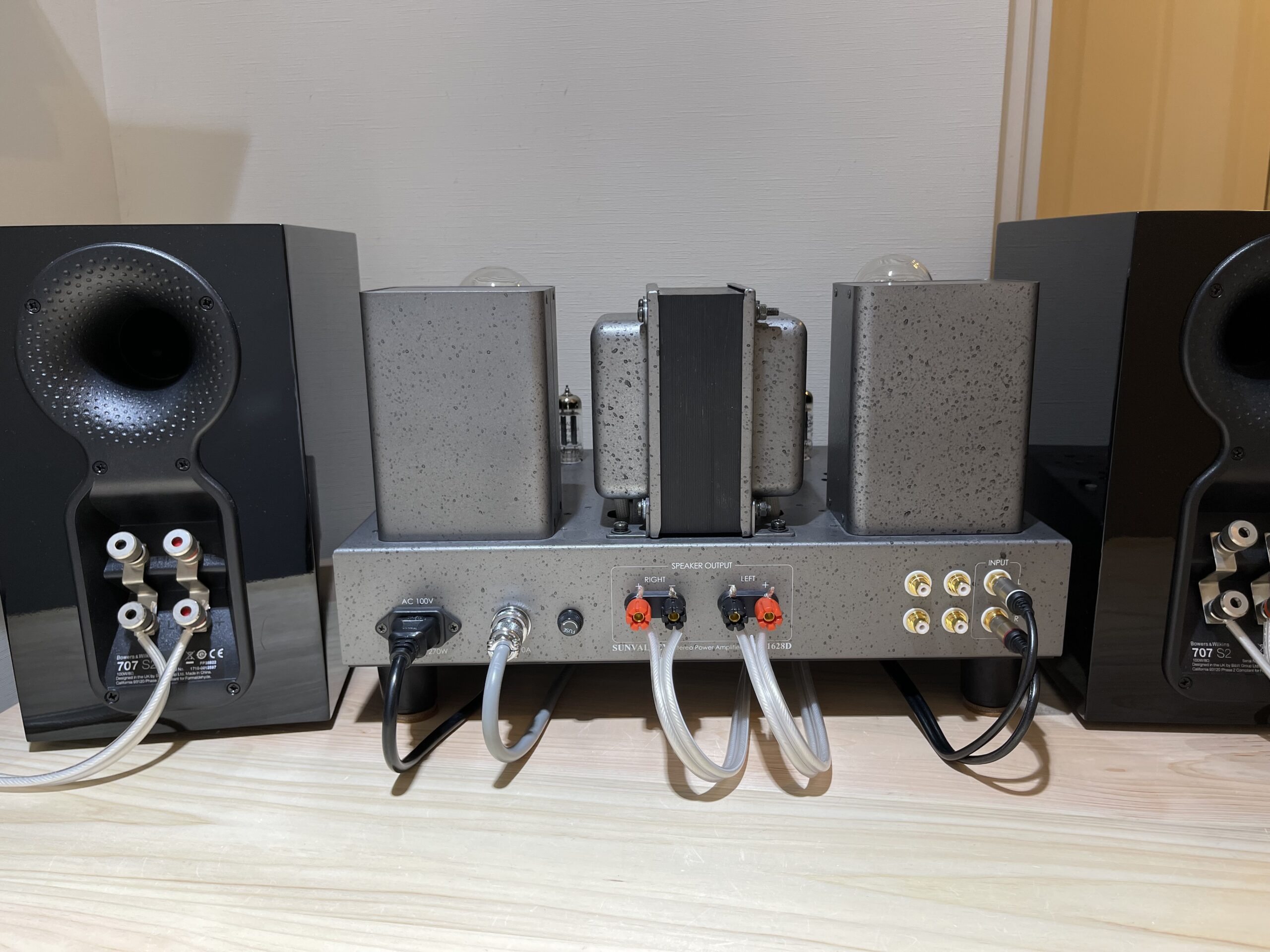

845真空管パワーアンプ「SV-S1628D」への接続機器が増えてきたので、シャーシ加工して3台の機器を切り替えことができるRCA入力ラインセレクタを追加しました。

RCAライン入力セレクタのパーツ選び

RCA端子のグランドはパワーアンプのシャーシから絶縁されており、RCA端子からセレクタスイッチまでは1芯シールドケーブルで配線しました。セレクタスイッチの部分でRとLチャンネル毎にシールドケーブルのグランドを纏めて共通化し、セレクタスイッチのコモン端子（選択されたRとLの出力）とRとLのグランドの4線（シールドケーブル2本）を1軸2連ボリュームに結線しました。このグランドはこの後シャーシの１点アースポイントにつながります。

RCAラインセレクタのパーツ
ロータリースイッチは、2回路3接点でよかったのですが手持ちの3回路4接点を活用しています。切り替え時にショートしないタイプ（ノンショーティング）です。
(1)ロータリースイッチ　 1個
　※3回路4接点アルプス製 (手持ち品を活用)　
(2)RCA端子（白） RJ-2008BT/W 2個
(3)RCA端子（赤） RJ-2008BT/W 2個
(4)つまみサトーパーツ K-2195 M １個
(5)シールドケーブル（1芯）適量
　MOGAMI (モガミ) 2520 白
　 MOGAMI (モガミ) 2520 赤

アルプス製のロータリーSWの端子配列の一例（3回路4接点）。コモン端子は、端子の外端に出っ張りがあります（黄色丸の３箇所）。背面から見て、コモン端子から右回りに次のコモン端子の前までが接点数です。

ボリュームにクリック感が欲しかったので、今回の改修に合わせて交換しました。
(6)1軸2連ボリュームアルプス RK27112 A 100KΩ 21点クリック１個

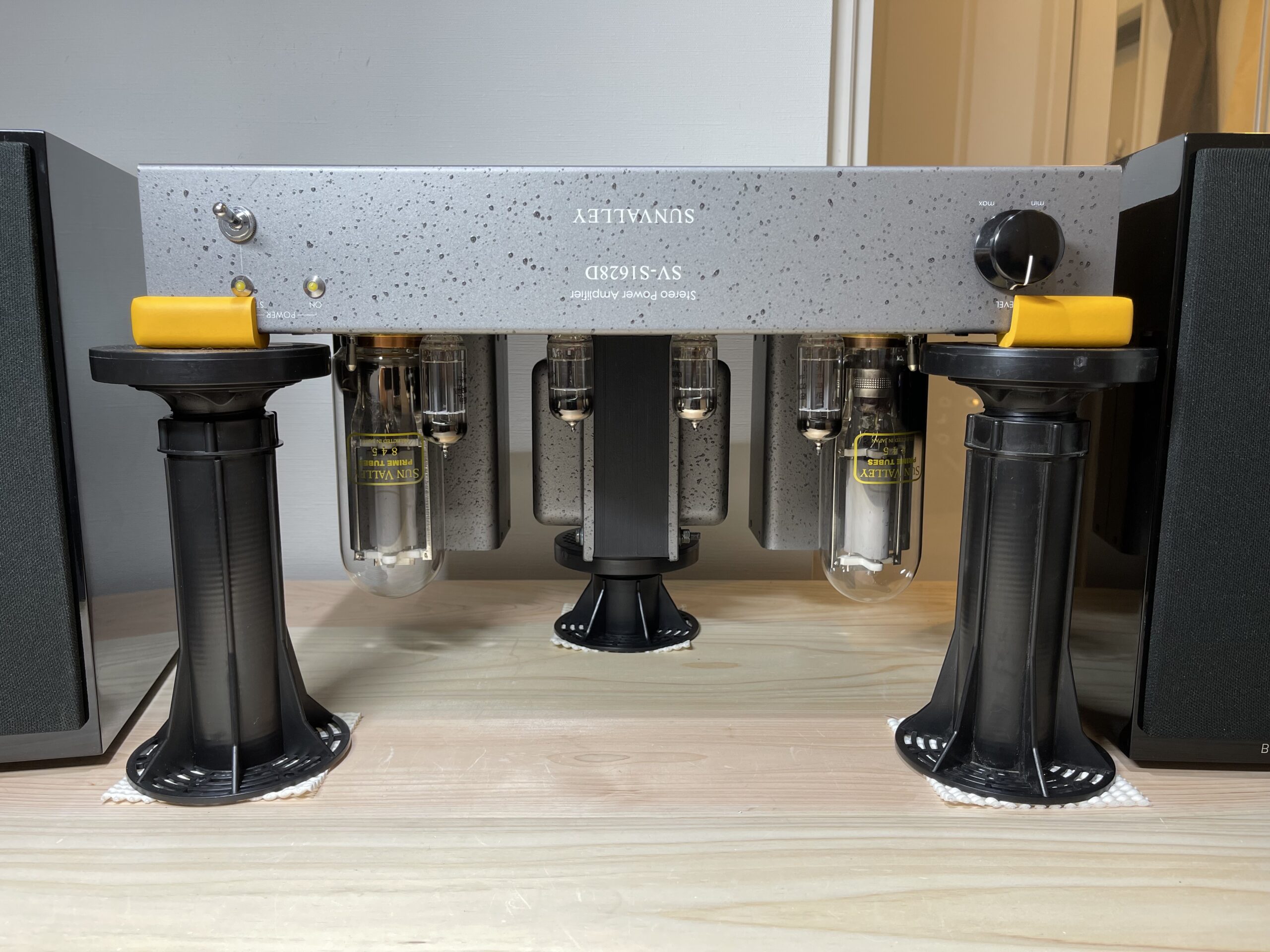

真空管パワーアンプのシャーシを載せる支柱の準備

配線変更や部品交換といった点検作業時は、シャーシを逆さにして底板カバーを外した状態で倒れないように固定する必要があります。
出力管845は電源トランスより2cmほど背が高く搭載されているので、裏返す際は支柱で上げ底しました。重量がある電源トランスと前面の左右両端の3か所に、建材用途で使われるフクビのマルチポスト＋滑り止めシートを設置して15Kgのシャーシを支えています。マルチポストや滑り止め、クッションは近くのホームセンタで購入しました。

支柱用のパーツ
・フクビマルチポスト 3A型 59～83mm　※電源トランス支持、1個
・フクビマルチポスト 8A型 194～275mm　※前面の両端支持、2個
・滑り止めシート 9cm X 9cm（5枚入り） ※滑り防止用
・クッションコーナー用　※両端の突起物(Bias Adj.等)回避用、2個

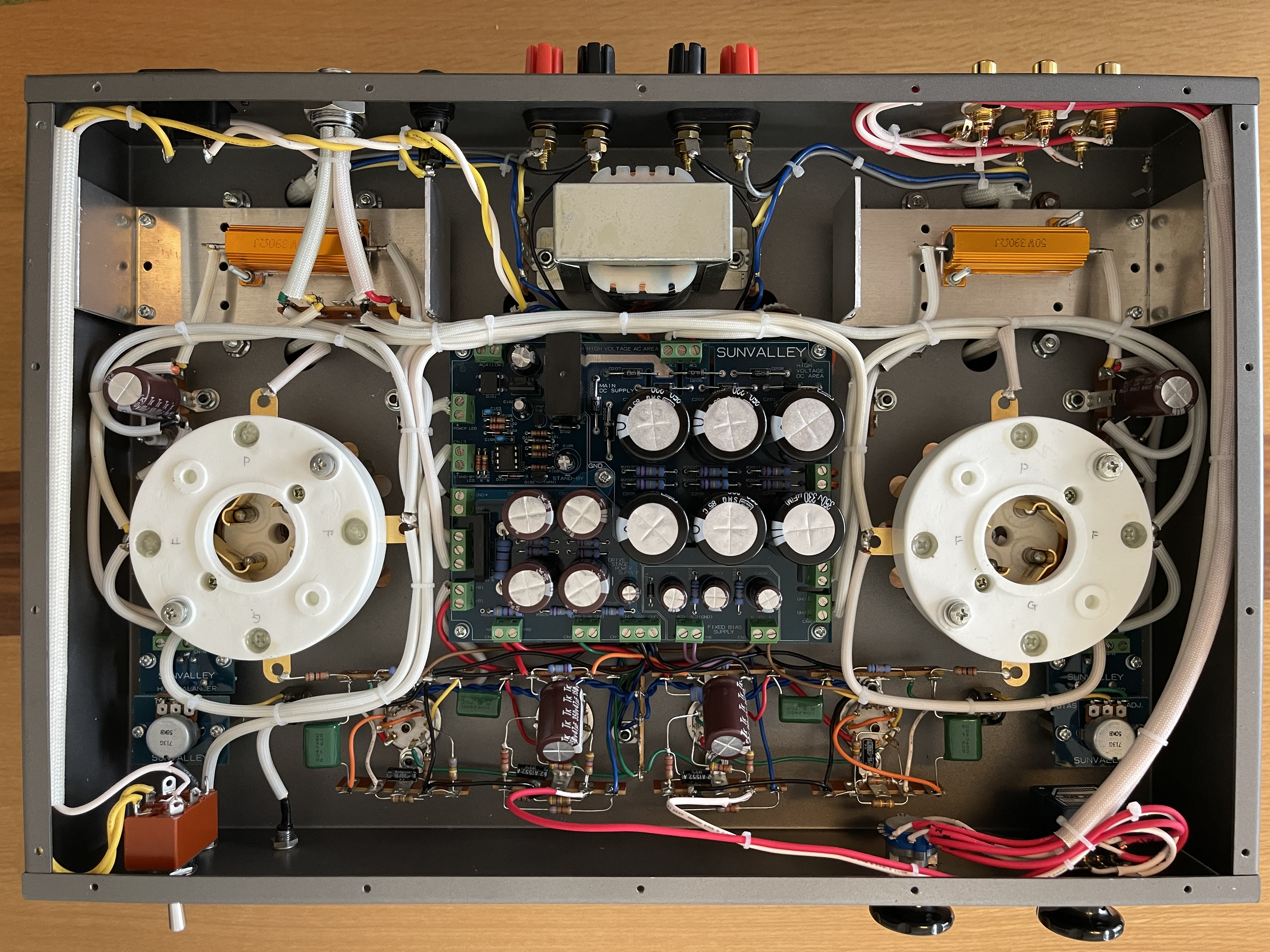

シャーシの加工、パーツの取り付けとシールドケーブル配線で完成

パネルに引っかき傷がついたり、シャーシ内部に切削くずが落ちないように薄紙とマスキングテープでしっかりと養生してから、取り付け用の丸穴
　・ロータリーSW：2箇所(主軸と固定用突起)
　・RCA端子：4箇所(赤、白を各２組)
を電気ドリルで開けました。
鉄シャーシに大きな穴を開ける際は2.5mm程度の小穴を開けてから、ドリル刃をミニホールソーに交換して大きなサイズの穴を開けました。
ドリルで開けた穴をやすりでバリ取りしてパーツを取り付け、シールドケーブルで配線します。正しく配線できているかをデジタルマルチメータ（テスタ）でチェックして完成です。
