iPhoneの時刻合わせアプリで電波時計(CASIO PROTREK)が現役復帰

自宅マンションでは電波の入りが悪く使わなくなっていた2009年7月発売のCASIO PROTREK(PRW-1500CAJ)。最近になってiPhoneアプリで電波時計の時刻合わせができることを知り早速試したところ時刻合わせに成功、現役復帰できました。コロナ禍の運動不足解消で始めたトレッキングのサポーターとして活躍中です。

目次

標準電波JJYと電波時計

標準電波JJY

CASIOサイトのFAQ:電波の受信できる範囲の目安はどれくらいですか? によると、日本の標準電波は福島局と九州局から送信されており、各々の標準電波送信所から約1000kmが受信できる範囲の目安です。
山頂から送信されている電波で電波時計が時刻を自動調整しています。
・福島局 <40kHz>
  「おおたかどや山標準電波送信所

・九州局 <60kHz>
  「はがね山標準電波送信所

標準電波JJY(電波時計)送信情報 | 情報通信研究機構 日本標準時グループサイトに運用状況や信号についての詳しい掲載があります。

電波時計:CASIO PROTREK(PRW-1500CAJ)

PROTREKはアウトドア向きの腕時計なので郊外の受信環境の良いところで使っていると時刻合わせの問題はなかったと思います。

このモデルは2009年7月発売の旧機種ですがCASIOサイトには取扱説明書の掲載リンクがありました。PRW-1500は方位・気圧/高度・温度計測、20気圧防水、世界5局(日本2局・アメリカ・イギリス・ドイツ)の標準電波受信、ソーラー充電など多機能。現在でもアウトドアで役立つ便利機能が満載です。

スマートフォンアプリから電波時計の時刻合わせができたので現役復帰です。

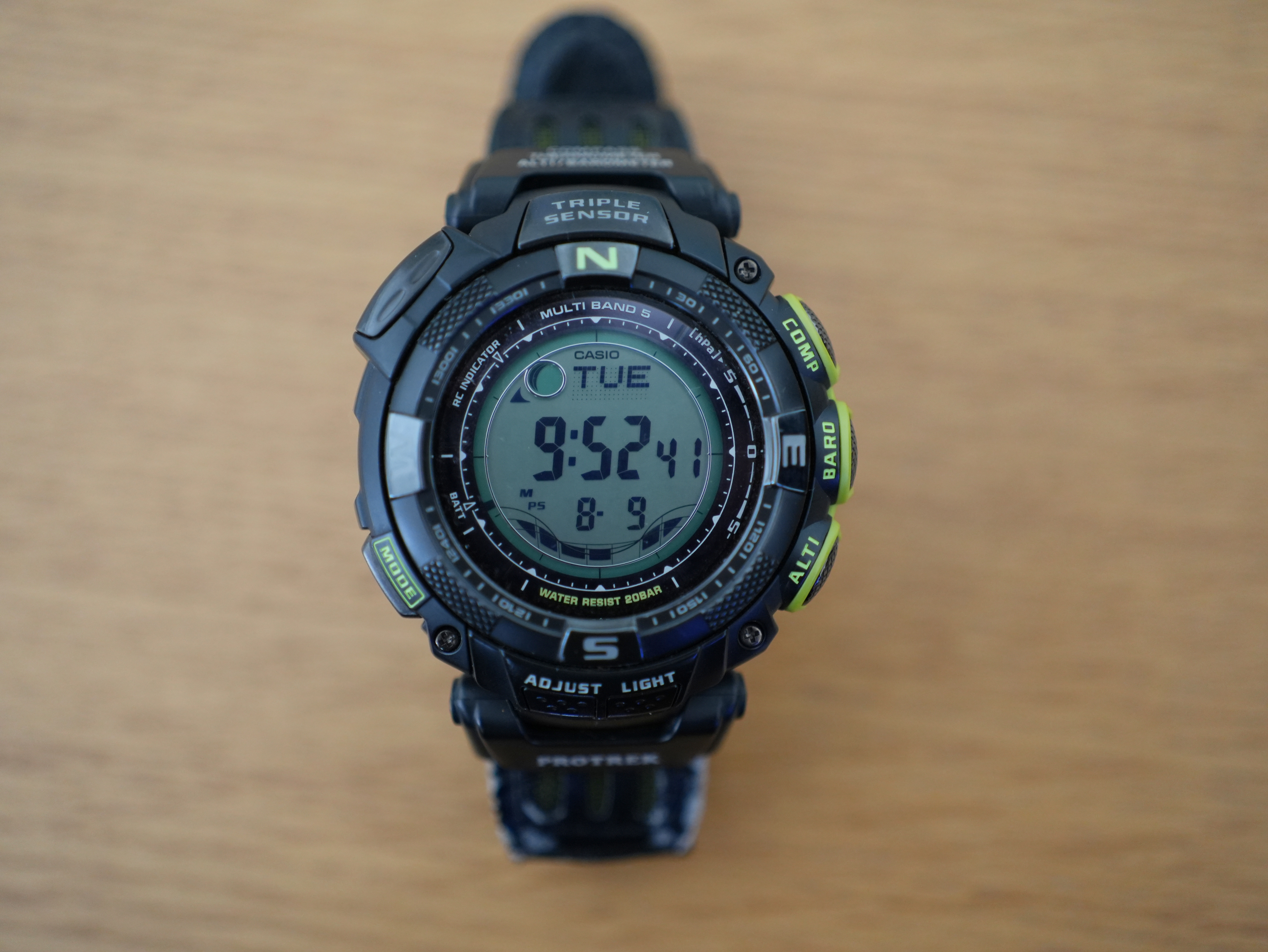

復活したカシオPROTREK(PRW-1500CAJ-3JR)
復活したカシオPROTREK(PRW-1500CAJ-3JR)
CASIOサイト検索でPROTREK取扱説明書を入手
CASIOサイト検索でPROTREK取扱説明書を入手

スマートフォンアプリで電波時計(PROTREK)の時刻合わせ

鉄筋コンクリート造のマンションでは、電波が届きにくく、時刻合わせが難しいです。電波時計の時刻合わせには、iPhoneやAndroidから疑似のJJY電波を発生させるスマートフォンアプリを使いました。開発者の方々に感謝です。

今回、iPhone12ProMax(iOS15.6)とPixel6Pro(Android12)でスマートフォンアプリを使って電波時計(PROTREK)の時刻合わせを試しました。簡単操作で電波時計の時刻合わせができました。

 iPhoneアプリ:JJY Simulatorなど
 Androidアプリ: JJYEmulatorなど

JJY Simulatorの使い方(iPhone画面右下の青い(i)アイコン)には「日本の電波時計の基準局(JJY)で使用される標準電波を模擬した信号を、13.3kHzの音声として出力し、3倍高調波(40kHz)を利用して時刻を合わせます」との記載があります。

・最近のスマホにはイヤホンジャックがないのでスピーカで再生しています。スマホのスピーカからは確認用の「プツプツ」低めの音と「チー」という高い周波数(13.3kHz)のモスキート音が聞こえます。
・人間が聞き取れる周波数(音の高さ)は20Hzから20,000(20k)Hzといわれています。13.3kHzの音声の聞こえ方は、年代やスマホのスピーカ性能にもよりますので音量に注意ください。下記サイトなどに年代別の可聴周波数域の記載がありました。
モスキート音 測定 | sainokuni-rionet.jp
・時刻合わせしたい時に、疑似JJY信号を発生するアプリを起動して最大ボリュームで再生、(高調波成分は弱い信号なので)スマホのスピーカ付近を電波時計モジュールのバーアンテナに密着します。

PROTREKとiPhone、JJY Simulatorでの操作手順です。

(1)机の上でiPhoneと電波時計(PROTREK)を密着させて置きます(動かさない)。

(2)JJY Simulatorを起動、音声信号出力をONにしてiPhoneのボリュームを上げます。
#iPhoneのスピーカからは高周波音が聞こえるので作動中の目安となります。当方は最大音量で試しました。モスキート音が聞こえにくくなってきた世代です。高周波音の聞こえ方は個人差がありますので音量調整します。

(3)電波時計(PROTREK)を手動受信モードにします。
#PROTREKの場合、MODE選択ボタンで「R/C」の表示が出るモードに切り替え、右下のALTIボタンを数秒間押して「RC!」の表示が出ると手動受信モードです。

(4)電波時計(PROTREK)の受信状況のレベル表示を確認します。
#PROTREKの場合、時分の横に表示されるL1(不安定)がしばらくするとL3(安定)に変わります。

(5)数分間待っていると電波時計(PROTREK)に完了通知が出ます。
#PROTREKの場合、「RC!」が「GET」の表示に変われば時刻合わせ成功です。失敗すると「ERR」表示がでます。PROTREKとiPhoneの配置を微調整してやり直します。

PROTREKとiPhoneを密着させて配置。iPhoineアプリ:JJY Simulatorで時刻合わせ中
PROTREKとiPhoneを密着させて配置。iPhoineアプリ:JJY Simulatorで時刻合わせ中
