ESP32-DevKitCとBME280で測った温湿度・気圧データをTera Termのログに記録、EXCELでグラフ化:環境モニタ(3)

ESP32-DevKitCとBME280で組み立てた温湿度・気圧計で、温湿度・気圧の変化を測定しました。測定は長時間になるので、簡易的なデータロガーとして使えるようにシリアルポート出力のスケッチを追加してTera Termのログとしてテキスト形式でPCに保存する手順のメモです。

あわせて読みたい

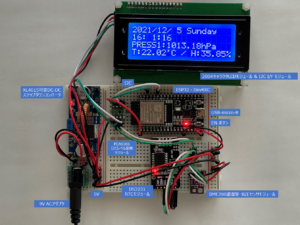

ESP32-DevKitCと DS3231を使ったRTC時計& BME280を使った温湿度・気圧計を20文字x4行LCDに表示:環境モ... ESP32-DevKitCとRTCモジュールDS3231を使ったNTP時刻合わせLCD時計に、BOSCH社のBME280センサを使った温湿度・気圧計モジュールをI2C接続して20文字X4行のLCDモジュール...
あわせて読みたい
ESP32-DevKitCに温湿度・気圧センサBME280を屋内、屋外用に2個接続、LTC4331とLANケーブルでI2Cバスを10... ESP32-DevKitCのI2Cバスを10m先のベランダまで延長してI2Cアドレスを変更したBME280センサモジュール(0x77)を接続、外気の温湿度、気圧の変化を遠隔モニタした際のメモ...
目次

CSV形式でシリアルポート出力するスケッチの追加(2021/12/05修正)

ESP32-DevKitCと DS3231を使ったRTC時計& BME280を使った温湿度・気圧計を20文字x4行LCDに表示:環境モニタ(2)」のスケッチに、カンマセパレータのCSV形式で温湿度・気圧データをシリアルポートに出力するスケッチを追加します。

// ----- COM、CSV出力 -----
Serial.print(pressure);
Serial.print(",");
Serial.print(temp);
Serial.print(",");
Serial.println(humid);
カンマセパレータ形式のCSV出力を追加
カンマセパレータ形式のCSV出力を追加(橙色部分)

Tera Termのシリアル通信で 温湿度・気圧データをPCに保存

Arduino IDEのシリアルモニタの代わりに、Tera Termでシリアル通信を行い、Tera Termのログとして時刻を加えた測定データをテキスト形式でPCに保存できるように設定します。

(1)PCが自動シャットダウンやスリープしないように事前設定

(2)Tera Termのログ出力はメニューで「ログ(L)」を選択
 初回接続時にログ(テキストファイル)の出力先とファイル名を指定

(3)Tera Termのログに時刻(タイムスタンプ)を加える設定
C:\Program Files (x86)\teraterm フォルダ内の「TERATERM.INI」を編集
  ・358行付近の LogTimestamp= を on に変更
日付の形式を変更するときは下記を変更(任意)。今回は時刻のみの記録に変更
  ・565行付近の LogTimestampFormat= を %H:%M:%S.%N に変更

(4)Tera Termの接続画面で「シリアル」のチェックボックスを選択
※Arduino IDEのシリアルモニタとTera Termのシリアル通信は排他接続

(5)温湿度・気圧計のLCDで動作を確認して、Tera Termの「OK」ボタンをクリック

Arduino IDEのシリアルモニタと同じポートに接続(今回はCOM9)
Arduino IDEのシリアルモニタと同じポートに接続(今回はCOM9)
Tera Term のログ時刻、気圧、温度、湿度データ
Tera Term のログ時刻、気圧、温度、湿度データ

PCにテキスト保存した測定データをEXCELでグラフ化 (2021/12/06追記)

テキストエディタで、TetaTermのログファイルとして受信した温湿度・気圧の測定データからTera Termが追加した時刻の左側の[を一括削除、右側の],に一括置換して整形した後EXCELに取り込みます。

EXCELで一括置換後の時刻、気圧、温度、湿度データ、約9万件
EXCELで一括置換後の時刻、気圧、温度、湿度データ、約9万件

EXCELでグラフ化すると、ここ数日の気圧は986~1006hPaの範囲で変化しています。

BME280で測定した気圧の推移
BME280で測定した気圧の推移

ESP32-DevKitCと温湿度・気圧センサBME280を屋内、屋外用に2個接続、LTC4331とLANケーブルでI2Cバスを10m延長:環境モニタ(4)でもTera Termログとして記録するスケッチを追加して、リビングとベランダの温湿度、気圧を6日間受信して記録したグラフです (2021/12/06追記)。

リビングとベランダの温湿度、気圧を6日間受信して記録したグラフ
リビングとベランダの温湿度、気圧を6日間受信して記録したグラフ
