iPhoneテザリング+WiFi中継器で構成した自宅ネットワーク環境

iPhone12のWiFiテザリング+WiFi中継器で構成した自宅ネットワーク環境、6カ月目の気づきメモです。通信容量無制限の5Gギガホプランを契約したので、固定インターネット回線やモバイルWiFiルータ、固定電話を解約しました。
ドコモスピードテストで測ったiPhone12の回線速度(4Gエリア内)はdownloadが80Mbps、uploadが10Mbps程度(テザリング+WiFi中継器でつながった各端末の速度は落ちます)。オンライン会議でupload速度がもう少しあればと感じる時間帯もありますが、大方満足できるネットワーク環境です。

目次

iPohneのデザリング設定(2023/01/14更新)

WiFiデザリング設定はキャリアのサイト、例えばドコモ:iPhone(親機)でのテザリング設定方法などにガイドがあります。

SSIDの変更

テザリング機能をオンにすると、デフォルトでは「XXXXのiPhone」など自分の名前XXXXがSSIDの一部として公開されます。iPhoneの「設定」–>「一般」–>「情報」の「名前」を変更しておきます。パスワードも容易に類推されない複雑なものに変更です。

IoTデバイスをiPhoneテザリングでWiFi接続する時は「互換性を優先」をON

iPhoneテザリングでESP32等のIoTデバイスをWiFi接続するときは、iPhone12の設定 —>インターネット共有で「互換性を優先」をONにするとWiFi接続が安定しました(Wi-Fi 4接続が優先)。

当サイトではEspressif SystemsのESP32を搭載した ESP32-DevKitC や Seeed Studio XIAO ESP32C3 を使っています。
Espressif SystemsサイトにはESP32-C6が最初のWi-Fi 6との記載があります。Wi-Fi 6規格(2019年)ができる以前の製品はWi-Fi 4(IEEE 802.11b/g/n(2.4 GHz))と思われます。

「Wi-Fi 6」対応のWi-Fiルータは下位互換でそれ以前の規格にも対応していますが、iPhone12のテザリングでは「互換性を優先」をONにすることで接続が安定しました。

参考:
iPhoneのWi-Fi仕様の詳細 | support.apple.com
Products>SoCs>ESP32-C6 | espressif.com
Wi-Fi6とは? | ntt.com

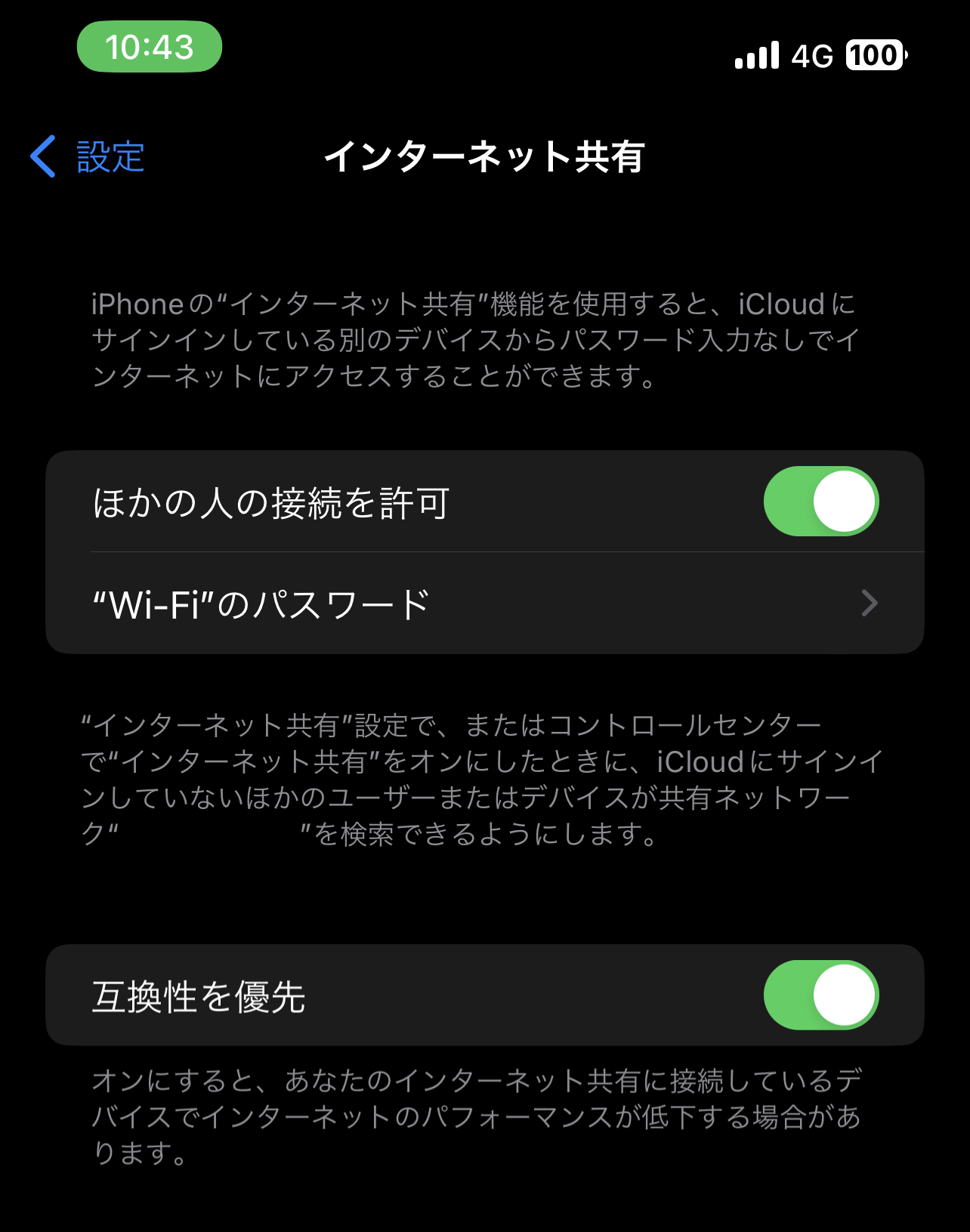

iPhoneテザリングで互換性を優先

iPhoneテザリング+WiFi中継器を介した接続台数は多くても12台

iPhone12promax(iOS15.6.1)のWiFiテザリングにDHCP接続したSurfacePro7(Windows 11)のPowerShellでipconfigコマンドを打つとリース期限24時間のIPアドレスやゲートウェイ、DNS、DHCPサーバのIPアドレスが見えます。172.20.10.xxのプライベートIPアドレスが割り当てられ、iPhone12はルータとして機能しています。

ipconfig /all

Wireless LAN adapter Wi-Fi:

   Connection-specific DNS Suffix  . :
   Description . . . . . . . . . . . : Intel(R) Wi-Fi 6 AX201 160MHz
   Physical Address. . . . . . . . . : xx-xx-xx-xx-xx-xx
   DHCP Enabled. . . . . . . . . . . : Yes
   Autoconfiguration Enabled . . . . : Yes
   IPv4 Address. . . . . . . . . . . : 172.20.10.10(Preferred)
   Subnet Mask . . . . . . . . . . . : 255.255.255.240
   Lease Obtained. . . . . . . . . . : Monday, January 30, 2023 7:03:05 AM
   Lease Expires . . . . . . . . . . : Tuesday, January 31, 2023 12:02:46 PM
   Default Gateway . . . . . . . . . : 172.20.10.1
   DHCP Server . . . . . . . . . . . : 172.20.10.1
   DNS Servers . . . . . . . . . . . : 172.20.10.1
   NetBIOS over Tcpip. . . . . . . . : Enabled

サブネットマスク255.255.255.240では16個のIPアドレスが割り当てられますが、先頭(ネットワークアドレス)と終端(ブロードキャストアドレス)は使えないので、14個のIPアドレス範囲(172.20.10.1 ~ 172.20.10.14)が利用できます。

サブネットマスクIP数ネットワーク
アドレス(先頭)
ブロードキャスト
アドレス(終端)
172.20.10.0/28255.255.255.24016172.20.10.0172.20.10.15

ただし、ゲートウェイなどのIPアドレス(iPhone本体のIPアドレス 172.20.10.1)も必要なので、iPhoneテザリングの接続端末数は多くても13個(172.20.10.2~172.20.10.14)です。

当サイトではWiFi中継器を介してWiFi接続や有線LAN接続を利用しているので(WiFi中継器に割り振られるIPアドレスを除いた)端末が利用できるIPアドレス数は多くても12個です。

WiFi中継器で有線LANを利用

LANコネクタ装備のWiFi中継器を介することで有線LANを利用しています。

無線LANが無い機器は珍しくなりましたが、昨年購入したRaspberry Pi CM4は無線LANチップを持たないモデルだったので有線LAN接続が必須でした。

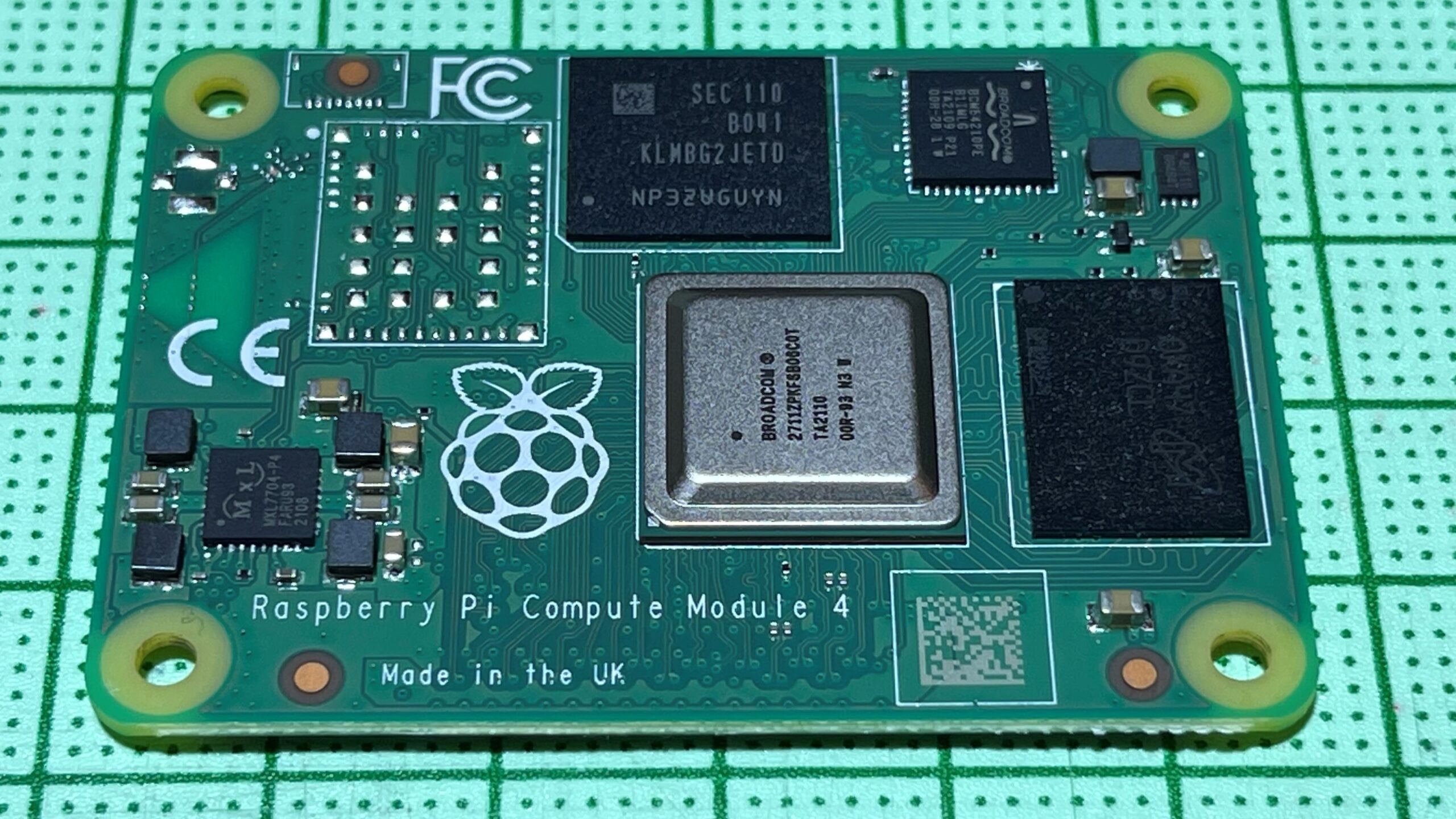

購入した CM4 は無線LANとBluetooth無し、eMMC有り
購入した CM4 は無線LANとBluetooth無し、eMMC有り

iPhone12シリーズはWi-Fi 6(IEEE 802.11ax)に対応しているのでWiFi中継器も対応している機器を選びました。IoTデバイスをWiFi接続するときは、iPhone12の設定 —>インターネット共有で「互換性を優先」をONにしています(Wi-Fi 4接続が優先)。

iPhone12のWiFiテザリングのSSIDにはWiFi中継器のみを接続し、PC、IoT機器、スマートフォン等はフロア中央に配置したWiFi中継器のSSIDに接続しています。

参考:iPhoneのWi-Fi仕様の詳細 | support.apple.com

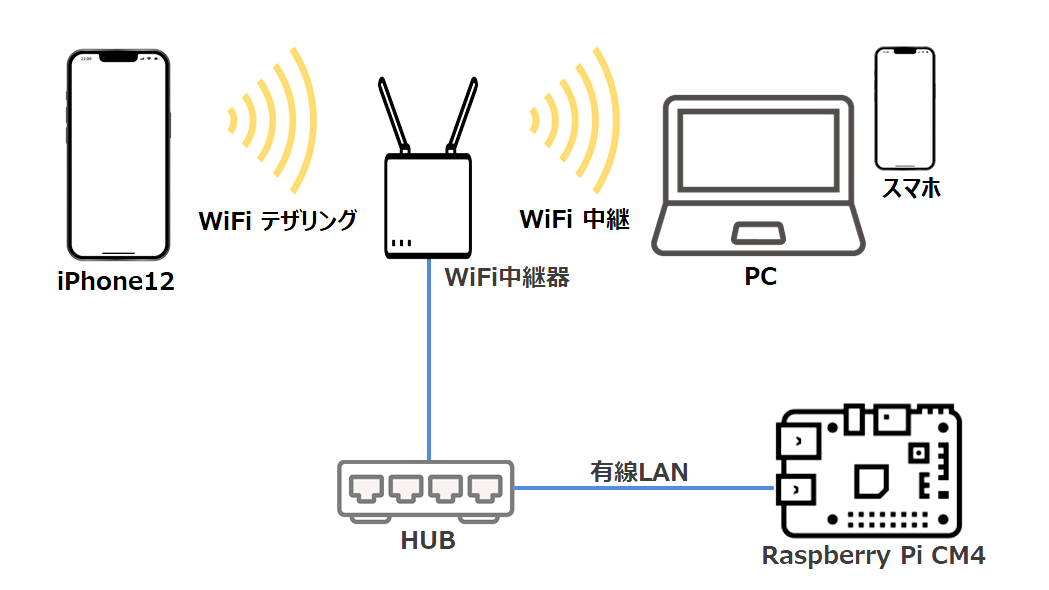

iPhoneテザリング+WiFi中継器で構成したネットワーク環境
iPhoneテザリング+WiFi中継器で構成したネットワーク環境
