蛍光表示管IV-21を使ったArduino用のVFD Shield for IV-21キットを作りましたが、約2倍の大きさの蛍光表示管IV-18が入手できたので、ブレッドボード上でワイヤ接続して点灯確認を行った際のメモです。
蛍光表示管IV-18とIV-21のピン配列

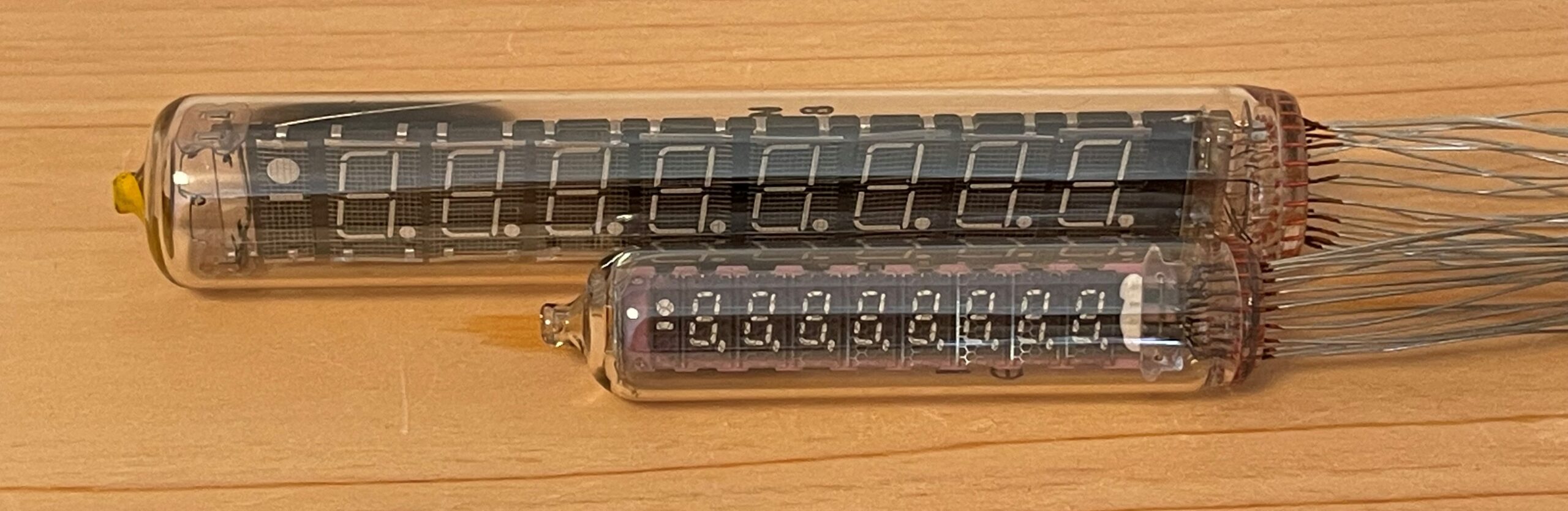

入手したIV-18は表示部の後ろが透けていないタイプです。直径18mm、全長114mmなので、IV-21（直径15mm、全長68mm）と比べると約2倍の大きさです。文字の高さはIV-18が10.5mm、IV-21が5.5mmです。
IV-21をIV-18に差し替えるにあたって、下記の資料を参考にさせていただき、ピン配置と電気特性を調べました。
参考資料：
・IV-18 Specs：http://www.tube-tester.com/sites/nixie/dat_arch/IV-18.pdf
・IV-21 Specs：http://www.tube-tester.com/sites/nixie/dat_arch/IV-21_IV-27.pdf
・VFD Shield for IV-21キットの技術資料ページ（回路図、ピンソケット配列）
IV-18、IV-21ともに、蛍光体が塗られた文字（Anode：Segment a～ｇとDecimal point）につながるピンは全ての桁に共通となっているので、桁（Grid：Digit 1～9）につながるピンをスキャンしながら点灯させる構造です（ダイナミック点灯）。
桁は、左端がDigit 9、右端の桁がDigit 1です。Digit 9は「●」と「ー」のみの表示です。
規格ではFilament(1ピンと13ピン)に5V、各SegmentとDigit（桁）のピンに20～30Vをかけると点灯します。
ピン番号は6、7、8ピンが内部で未結線なので目印になります。IV-21は19ピンのワイヤが短いのが目印です。
| ピン | 機能 | |
| 1 | Filament | |
| 2 | Anode | Decimal point |
| 3 | Anode | Segment d |
| 4 | Anode | Segment c |
| 5 | Anode | Segment e |
| 6,7,8 | N.C | |
| 9 | Anode | Segment g |
| 10 | Anode | Segment b |
| 11 | Anode | Segment f |
| 12 | Anode | Segment a |
| 13 | Filament | |
| 14 | Grid | Digit 9(左端の桁) |
| 15 | Grid | Digit 1(右端の桁) |
| 16 | Grid | Digit 3 |
| 17 | Grid | Digit 5 |
| 18 | Grid | Digit 8 |
| 19 | Grid | Digit 7 |
| 20 | Grid | Digit 6 |
| 21 | Grid | Digit 4 |
| 22 | Grid | Digit 2 |
| ピン | 機能 | |
| 1 | Filament | |
| 2 | Anode | Segment g |
| 3 | Anode | Segment b |
| 4 | Anode | Segment f |
| 5 | Anode | Segment a |
| 6 | Anode | Digit 1(右端の桁) |
| 7 | Grid | Digit 3 |
| 8 | Grid | Digit 5 |
| 9 | Grid | Digit 7 |
| 10 | Filament | |
| 11 | Grid | Degit 9(左端の桁) |
| 12 | Grid | Digit 8 |
| 13 | Grid | Digit 6 |
| 14 | Grid | Digit 4 |
| 15 | Grid | Digit 2 |
| 16 | Anode | Decimal point |
| 17 | Anode | Segment d |
| 18 | Anode | Segment c |
| 19 | Anode | Segment e |

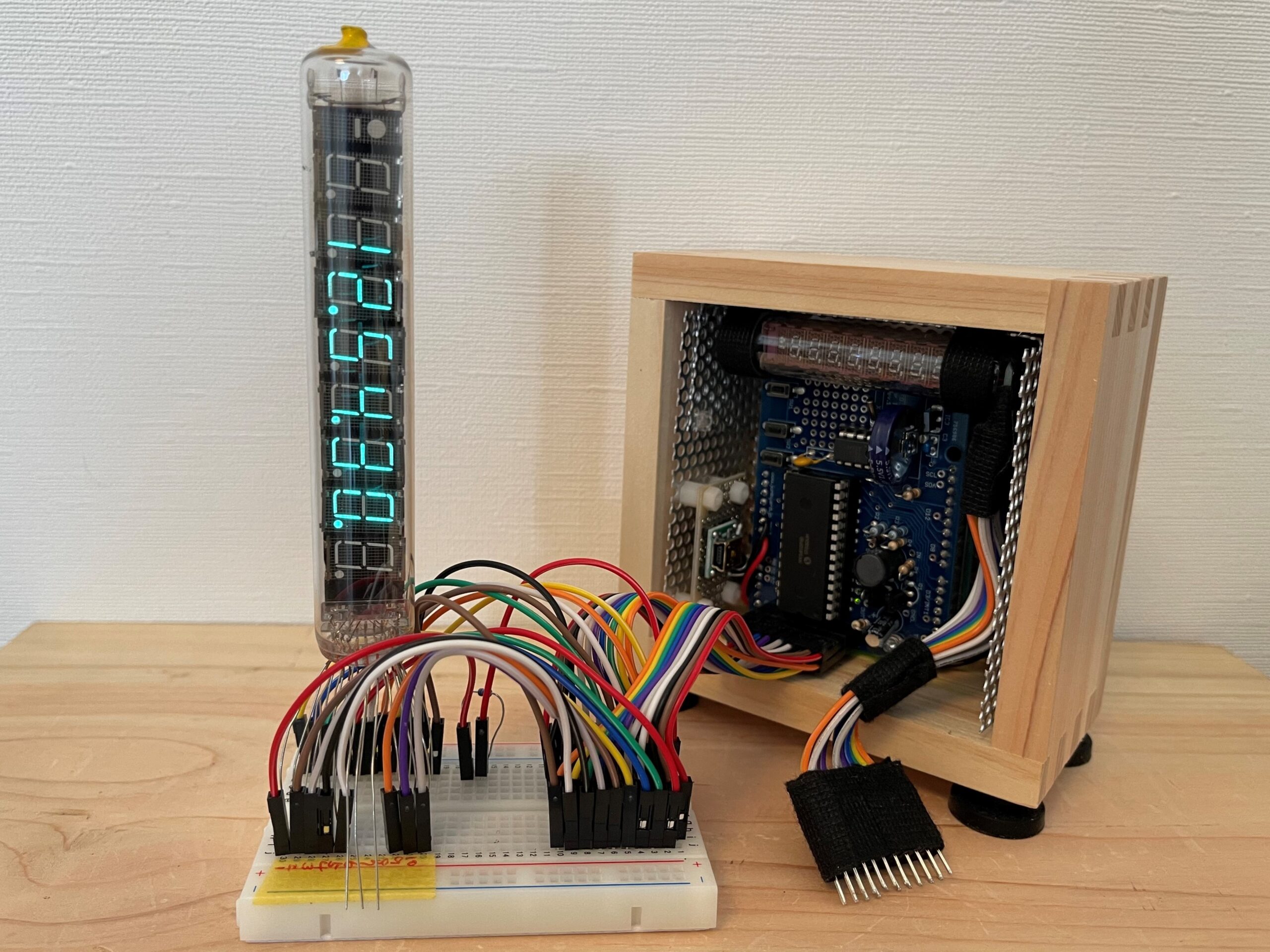

ブレッドボード上でIV-18を接続して点灯実験
VFD Shield for IV-21キットのプリント基板上のピンソケット（2×10(20P)）からジャンパーワイヤでブレッドボード上に同じ配列で引出し、さらにジャンパーワイヤでIV-18につなぎました。文字サイズが約２倍になったので、くっきり！見やすいです。
