Seeed Studio XIAO ESP32C3と2.8インチ液晶モジュール(240×320)を使ったCO2濃度、気圧・温湿度&WiFi時計(2):CO2濃度センサ_SCD41

Sensirion社のSCD41を搭載したCO2・温湿度センサモジュールとXIAO ESP32C3とをI2C接続して動作確認した際の作業メモです。

本記事の動作不具合について
esp32 by Espressif Systemsのバージョン3.0.3 では、本サイトの手順とプログラムでは「Seeed Studio XIAO ESP32C3」と「ILI9341を搭載した240×320の2.8インチTFT液晶モジュール」の場合、Leaving… Hard resetting via RTS pin…の後も白画面のままでした。
本記事の執筆当時のesp32 by Espressif Systemsバージョン2.0.5 にすると正常動作を確認できました(Arduino IDEのバージョンは2.3.2)。
当面本記事については esp32 by Espressif Systemsバージョン2.0.5 でお試しください。

Seeed StudioのWiki よくあるご質問(FAQ):
デバイスが認識されない問題やアップロードに失敗する問題の解決

What to do when upload fails/the program runs abnormally/the device port is not found? | Seeed Studio Wiki
CO2濃度、気圧・温湿度&WiFi時計(2)-SCD41
ストーブを焚いている部屋で測定
目次

準備したパーツ

ネット通販(秋月電子通商マルツオンライン など)でパーツを集めてブレッドボードでクイン建てました。

今回使ったCO2センサモジュール(二酸化炭素+温度/湿度センサ)【FSNS-SCD41-X00】は、SCD41センサの中では比較的低価格なモジュールでした。このモジュールには基板上にI2Cプルアップ抵抗が内蔵(有効化が必要)されています。

 #  パーツ  個数  備考
1Seeed Studio XIAO ESP32C31【M-17454】
2ILI9431搭載2.8インチ
SPI制御タッチパネル付TFT液晶MSP2807
1【M-16265】
3BME280 気圧、温湿度センサ モジュール1手持ち
4CO2センサモジュール(二酸化炭素+温度/湿度センサ)【SCD41】1【FSNS-SCD41-X00】
5プルアップ抵抗※SCD41モジュール内蔵
※有効化が必要
6ブレッドボード 6穴版 EIC-39011【P-12366】
7細ピンヘッダ 1×40(黒)1【C-06631】
8ジャンパーワイヤ
オス-オス 10cmセット
適量【C-05371】

・モジュールにピンヘッダが付属しているか、ピンヘッダのピンの太さがブレッドボードに適しているか、自分がはんだ付けする必要があるか等を確認します。
・モジュールがプルアップ抵抗を内蔵しているか、その抵抗値と有効化方法を確認します。無い場合は必要に応じで外部でプルアップ抵抗を実装します。
・基板内に電圧レギュレータやI2C電圧レベル変換回路を内蔵して5V系(Arduinoなど)と3.3V系(XIAO ESP32C3など)の両方で使えるモジュールもあります。一方で電圧レギュレータを内蔵して電源電圧は5V、3.3V両方で使えますがI2CやSPI等のロジックレベルは3.3V系といったモジュールもあるので仕様書で確認します。

結線図

XIAO ESP32C3は、Espressif ESP32-C3 WiFi / Bluetoothデュアルモードチップをベースにした超小型のマイコンボードです。小型モジュールのためピン数が限られますが独立したI2C、SPIピンがあるので、これらの接続インターフェースを持ったセンサモジュールや液晶モジュールを利用できます。

I2C接続のCO2センサモジュールをSCD30からSCD41に変更したこと以外は下記の記事と同じ構成です。

あわせて読みたい
Seeed Studio XIAO ESP32C3と2.8インチ液晶モジュール(240×320)を使ったCO2濃度、気圧・温湿度&WiFi時... ILI9341を搭載した240×320の2.8インチTFT液晶モジュールをSeeed Studio XIAO ESP32C3(以下、XIAO ESP32C3)とSPI接続して動作確認した際の作業メモです。 XIAO ESP32C3...

SCD41センサモジュール

SENSIRION社のSCD41はPASens技術により、SCD30のNDIR方式にある光学ビーム経路を必要としないため、構造もシンプルで小型です。測定範囲はSCD30が400~10000ppm、SCD41が400~5000ppmです。

今回購入したSCD41モジュール【FSNS-SCD41-X00】は、SCD30モジュールの基板寸法に合わせてあり、7ピンヘッダーの他に、I2CやGrove(I2C)コネクタ取り付けパターンが設けられています。

I2C(SCL、SDA)のプルアップ抵抗(4.7KΩ)を内蔵しています。購入時は有効化されていないので、I2C内でプルアップされていない場合は基板裏面のランドパターンを半田でショートします。

SCD41のプルアップ抵抗
SCD41モジュール【FSNS-SCD41-X00】

XIAO ESP32C3と2.8インチ液晶モジュールを4線式SPIで接続

2.8インチ液晶モジュールにはILI9341を使った240×320の液晶モジュールに加えて、XPT2046を使ったタッチパネル、SDカードスロットが実装されています。今回は表示用として240×320の液晶モジュールのみを利用しています。

電源電圧は3.3Vで使用するので、秋月電子通商サイトを参考に、J1のランドパターンをはんだ付けして三端子レギュレータ(U1)をバイパスしています。

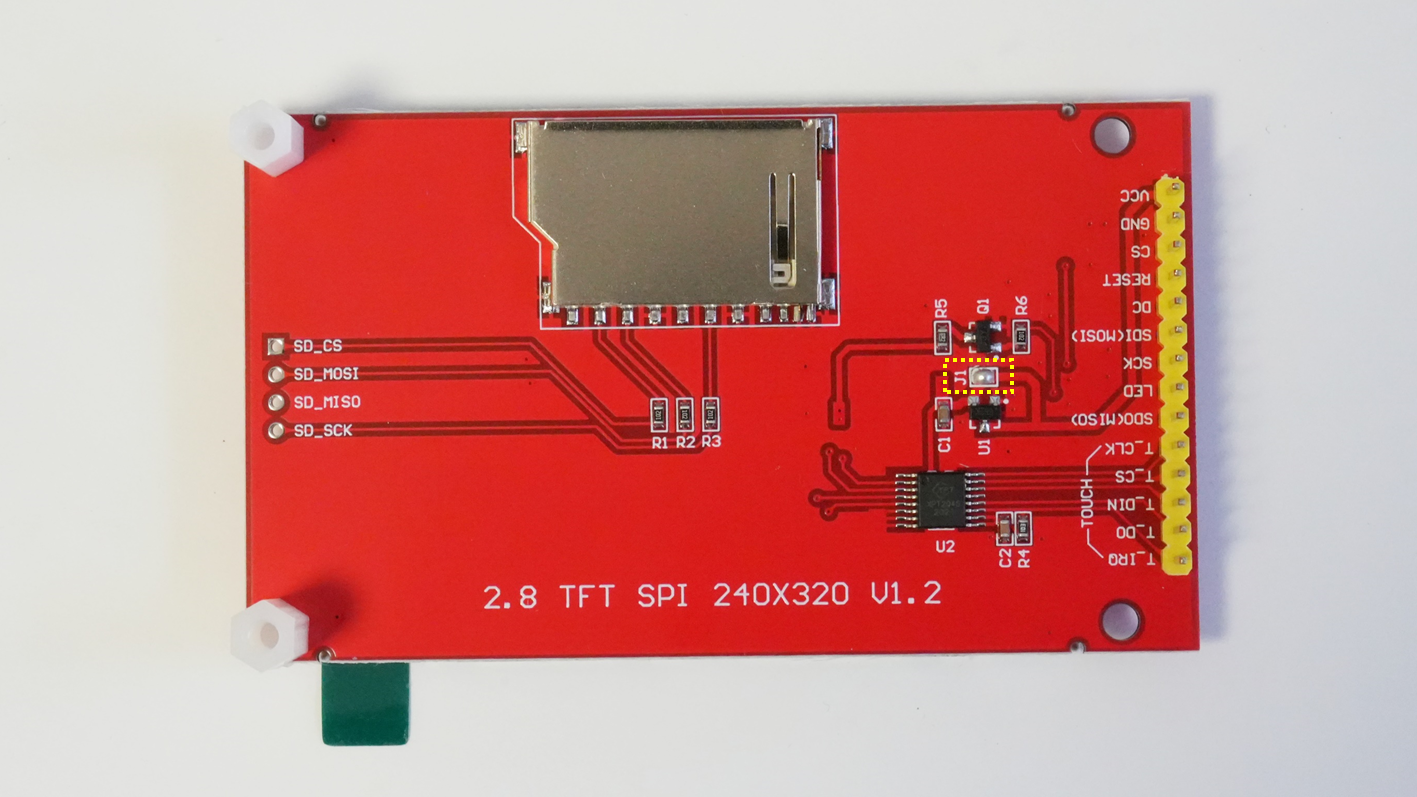

基板裏面のJ1のランドパターン
基板裏面のJ1のランドパターン(黄色の点線枠)

XIAO ESP32C3と2.8インチ液晶モジュールはSPIで接続、この液晶モジュールのロジックレベルは3.3Vなので、同じ3.3V系のXIAO ESP32C3と直結できます。

J2コネクタ(タッチパネルを除く液晶への接続箇所)とXIAO ESP32C3のGPIOへのピンアサインです。

# 2.8インチTFT液晶の
シルク印刷
XIAO ESP32C3に
接続したGPIO番号
1VCC  ※共通、3.3V3V3
2GND  ※共通GND
3CSGPIO2
4RESETGPIO3
5DCGPIO4
6SDI(MOSI)GPIO10
7SCKGPIO8
8LED ※バックライト3V3
9SDO(MISO)GPIO9

結線図

動作確認できた現在の結線図です。通信線には短めの長さ10cmのジャンパーワイヤを使っています。

SCD41(最大:205mA、平均:3mA)、SCD30(最大:75mA、平均:19mA)と2.8インチTFT液晶(約90mA)は供給電流が比較的大きいモジュールです。ブレッドボードとジャンパーワイヤの接触が悪いと安定動作しない時がありました。SCD41センサと2.8インチTFT液晶は供給電流が大きいのでXIAO ESP32C3の3V3端子から個別にジャンパーワイヤで3.3Vを給電しています。

XIAO ESP32C3サイトの power-pins には「3V3 – This is the regulated output from the onboard regulator. You can draw 700mA」の記載があったので外部電源モジュールは使っていません。数日試しましたが、XIAO ESP32C3のUSB Type-Cコネクタからの給電で動作に支障は無いようです。

SCD41とSCD30のI2Cアドレスが異なっていたので、両センサをI2C接続して測定しています。

下記の回路図では、XIAO ESP32C3のピン番号はGPIO番号を記載しています。詳細なピン配置は「Getting Started with Seeed Studio XIAO ESP32C3(Pinout diagram、power-pins)」を参照ください。

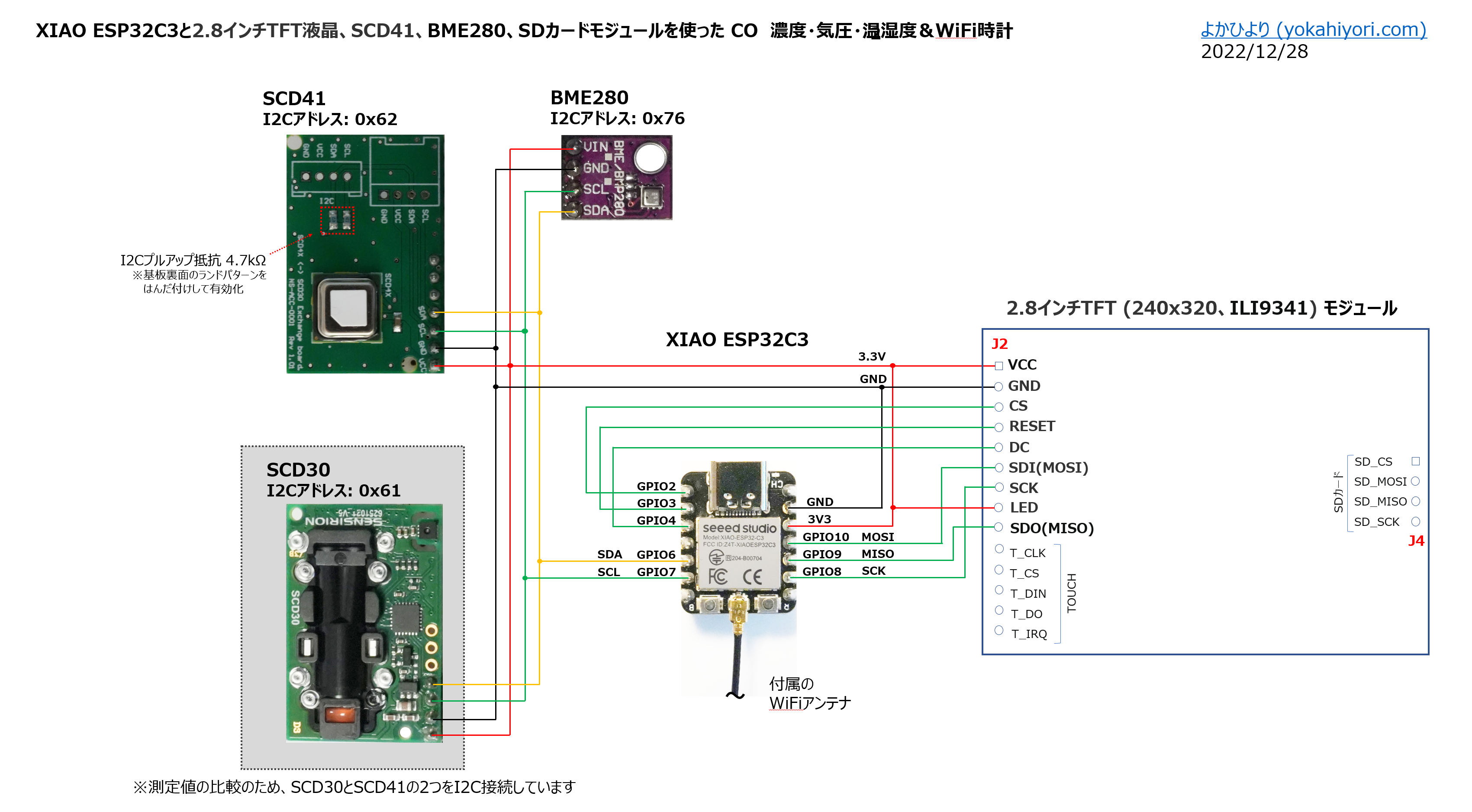

動作確認できた現在の結線図
結線図

参考:
https://sensirion.com/jp/products/product-catalog/SCD41/
https://sensirion.com/jp/products/product-catalog/SCD30/
Getting Started with Seeed Studio XIAO ESP32C3(Pinout diagram、power-pins)
ILI9341搭載2.8インチSPI制御タッチパネル付TFT液晶(akizukidenshi.com)
2.8inch SPI Module ILI9341 SKU-MSP2807 – LCD wiki
  + Product Documentation
   + 2.8 inch SPI Module Schematic(回路図)

開発ツール arduino-esp32のインストール

ESP32の開発ツール arduino-esp32を準備してスケッチを作っていきます。XIAO ESP32C3サイトにarduino-esp32のインストール手順の記載があります。

Getting Started with Seeed Studio XIAO ESP32C3
+ Software setup

https://wiki.seeedstudio.com/XIAO_ESP32C3_Getting_Started/#software-setup

当サイトでもESP32-DevKitCを例として、arduino-esp32 をArduino IDE 2.0.x版にインストールする手順メモを纏めました。

あわせて読みたい
ESP32-DevKitCの開発ツール arduino-esp32 のインストール手順 Arduino IDE上で動作する ESP32-DevKitC の開発ツール arduino-esp32(Arduino core for the ESP32)をインストールした際の手順メモです。 Arduino IDE 2.0.0で ESP32-...

ボード(XIAO_ESP32C3を選択)とポート(当サイトのPCではCOM6)を切り替えることでXIAO ESP32C3でもそのまま使えます。

Arduino IDEでボードとポートの選択
ボード:XIAO_ESP32C3とポートを選択

本記事の動作不具合について
esp32 by Espressif Systemsのバージョン3.0.3 では、本サイトの手順とプログラムでは「Seeed Studio XIAO ESP32C3」と「ILI9341を搭載した240×320の2.8インチTFT液晶モジュール」の場合、Leaving… Hard resetting via RTS pin…の後も白画面のままでした。
本記事の執筆当時のesp32 by Espressif Systemsバージョン2.0.5 にすると正常動作を確認できました(Arduino IDEのバージョンは2.3.2)。
当面本記事については esp32 by Espressif Systemsバージョン2.0.5 でお試しください。

バージョン2.0.5へのダウングレードはバージョン3.0.3を削除(アンインストール)し、プルダウンから2.0.5を選んでインストール下さい。その後、Arduino IDEを再起動して下さい。

書き込み中にシリアルエラーが出た際は、Seeed Studio XIAO ESP32C3基板上のBボタンを押しながら電源を入れることで回避できることもあります。

Seeed StudioのWiki よくあるご質問(FAQ):
デバイスが認識されない問題やアップロードに失敗する問題の解決

What to do when upload fails/the program runs abnormally/the device port is not found? | Seeed Studio Wiki

また、書き込み後にLeaving… Hard resetting via RTS pin…の後も白画面のままになった場合、電源を入れ直すことで正常に液晶表示されることもありました。の後も白画面のままになった場合、電源を入れ直すことで正常に液晶表示されることもありました。

ライブラリのインクルード

先達の方々が開発されたライブラリをインクルードすることでスケッチ作成が容易になります。

TFT_eSPIライブラリのインクルード、User_Setup.hの編集

2.8インチ液晶モジュールを利用するにあたりTFT_eSPIライブラリのインクルードと初期設定を行います。

TFT_eSPIライブラリのインクルード

GitHubサイトからTFT_eSPIライブラリのzipファイル( TFT_eSPI-master.zip )をPCにダウンロードして保存(「Code」ボタンをクリックして「Download ZIP」)。Arduino IDEのメニューの「スケッチ」→「ライブラリをインクルード」→「.ZIP形式の ライブラリを インストール」で ダウンロードしたZIPファイルを追加します。

Bodmer/TFT_eSPI

https://github.com/Bodmer/TFT_eSPI

User_Setup.hのGPIO番号を結線した環境に合わせて設定変更

Arduino IDEのメニューからTFT_eSPIライブラリのzipファイルをインクルードすると「User_Setup.h」はWinsowsでは下記フォルダ配下にありました。

C:\Users\[ユーザー名]\Documents\Arduino\libraries\TFT_eSPI-master
または、ライブラリのアップデートを行った際などに下記のフォルダ名になっている場合もあります。
C:\Users\[ユーザー名]\Documents\Arduino\libraries\TFT_eSPI

「User_Setup.h」の200行目付近の「// For ESP32 Dev board・・・」の下にある#defineを今回の環境用にピン番号を変更します。
左側がデフォルトのUser_Setup.h 設定、右側の黄色点線枠が環境に合わせてGPIO番号を変更した箇所です。左端の // を削除して上書き保存します。

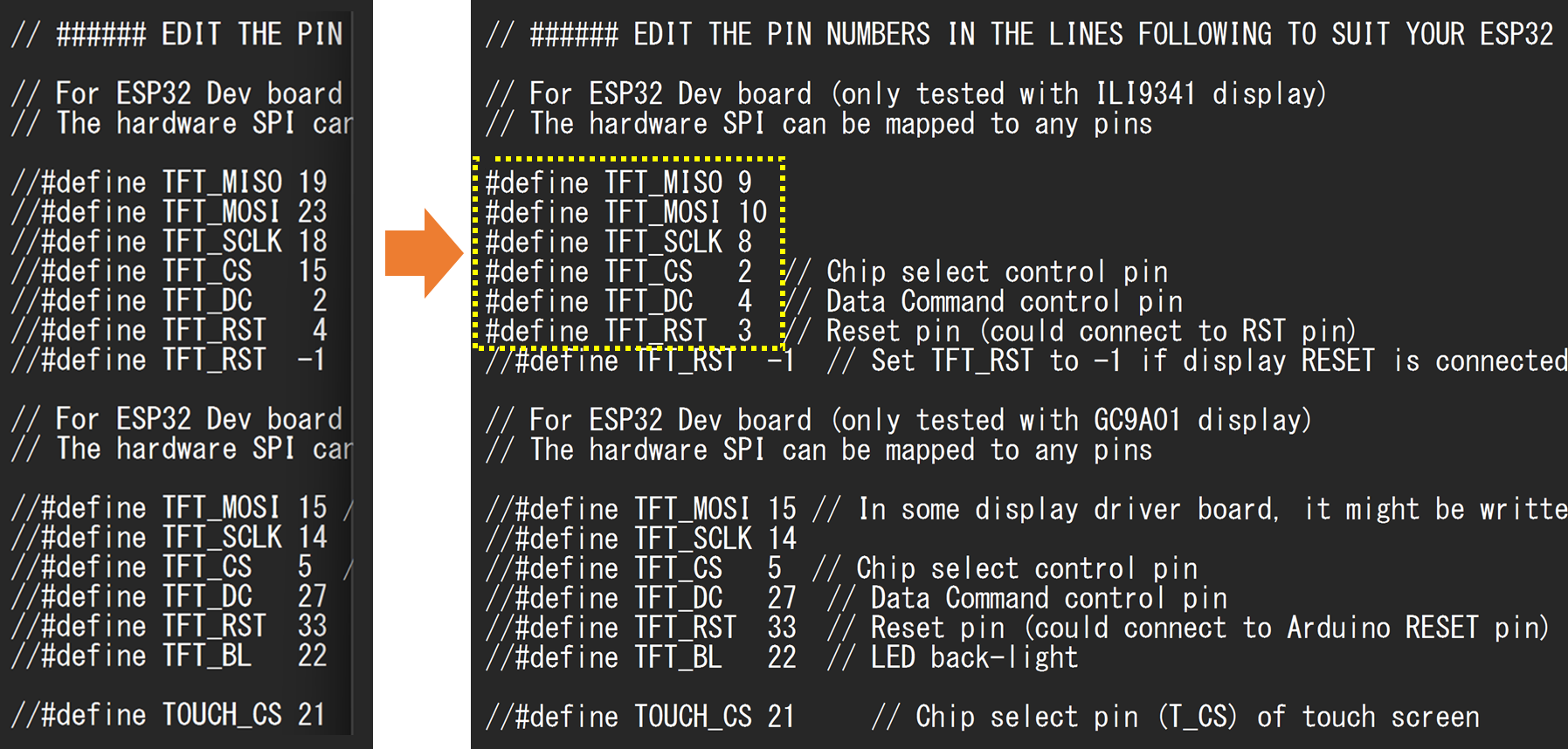

User_Setup.h の編集
左側は初期のUser_Setup.h 右側は今回結線したXIAO_ESP32C3環境向けのUser_Setup.h(200行目付近)

・ESP32-DevKitC と XIAO_ESP32C3 の2つの環境でArduino IDE使う場合は、User_Setup.hファイルを別々に分けて保存しておき、利用時に入れ替えます。
・ライブラリのアップデートを実施した際にUser_Setup.hファイルが初期化される事象があったのでUser_Setup.hファイルは別フォルダにも保存しています。

SCD41センサ と SCD30センサ

SCD41は sparkfun/SparkFun_SCD4x_Arduino_Library サイトのライブラリを利用させていただきました。 サイトの「Code」プルダウンから「SparkFun_SCD4x_Arduino_Library-main.zip」をダウンロード。Arduino IDEのメニュー「スケッチ」–>「ライブラリをインクルード」–>「zip形式のライブラリをインクルード」でダウンロードしたzipファイルを指定します。

SCD30はsparkfun/SparkFun_SCD30_Arduino_Library サイトのライブラリを利用させていただきました。 サイトの「Code」プルダウンから「SparkFun_SCD30_Arduino_Library-main .zip」をダウンロードしてzip形式のライブラリをインクルード」でダウンロードしたzipファイルを指定します。

BME280センサ

BME280センサから測定データを取得するライブラリとして adafruit/Adafruit_BME280_Library と adafruit/Adafruit_Sensor を利用させていただきました。

Adafruit_I2CDevice.hが無いとのエラーメッセージがでた場合はadafruit/Adafruit_BusIO(Adafruit_BusIO-master.zip)をインクルードします。

TimeLib.h

Time.h、TimeLib.hライブラリは PaulStoffregen/Time を利用させていただきました。サイトの「Code」プルダウンから「Download ZIP」でPCに「Time-master.zip」をダウンロード。Arduino IDEのメニュー「スケッチ」–>「ライブラリをインクルード」–>「zip形式のライブラリをインクルード」で「Time-master.zip」を指定します。

esp_sntp.h

esp_sntp.h」は arduino-esp32同梱モジュールです。詳細は Official develooment framework for ESP32 (ESP-IDF) に記述があります。mulong.meサイトを参考に内蔵時計の時刻が NTPサーバから取得した時刻に一致しているかの判定に使っています。

espressif/esp-idf

https://github.com/espressif/esp-idf/blob/4a011f3/components/lwip/include/apps/esp_sntp.h

スケッチ:2.8インチTFT液晶に日時、CO2濃度、気圧、気温、湿度を表示、WiFi接続してJSTに時刻合わせ

電源起動(スケッチ実行)時にWiFi接続して、情報通信研究機構(NICT)のNTPサーバに接続してXIAO ESP32C3の内蔵時計をJSTに時刻合わせします。加えて、1日1回(下記スケッチでは12時30分0秒)、NTPサーバに接続して時刻合わせを実行して精度を維持します。

時刻合わせ実行時には、WiFI接続、NTPサーバ接続、JST同期の進捗状況を表示しています。240×320の解像度があるので文字の描画も精細です。

SCD30センサのサンプリング期間は2秒、SCD41センサは5秒なので、現在のスケッチでは測定サイクルを10秒としています(起動時、測定タイミングになるまで2.8インチTFT液晶には測定値の表示なし)。

CO2濃度、気圧・温湿度&WiFi時計(2)-SCD41
スケッチ1:SCD41を接続
※SCD41センサと2.8インチTFT液晶は供給電流が大きいのでXIAO ESP32C3の3V3端子から個別にジャンパーワイヤで3.3Vを給電

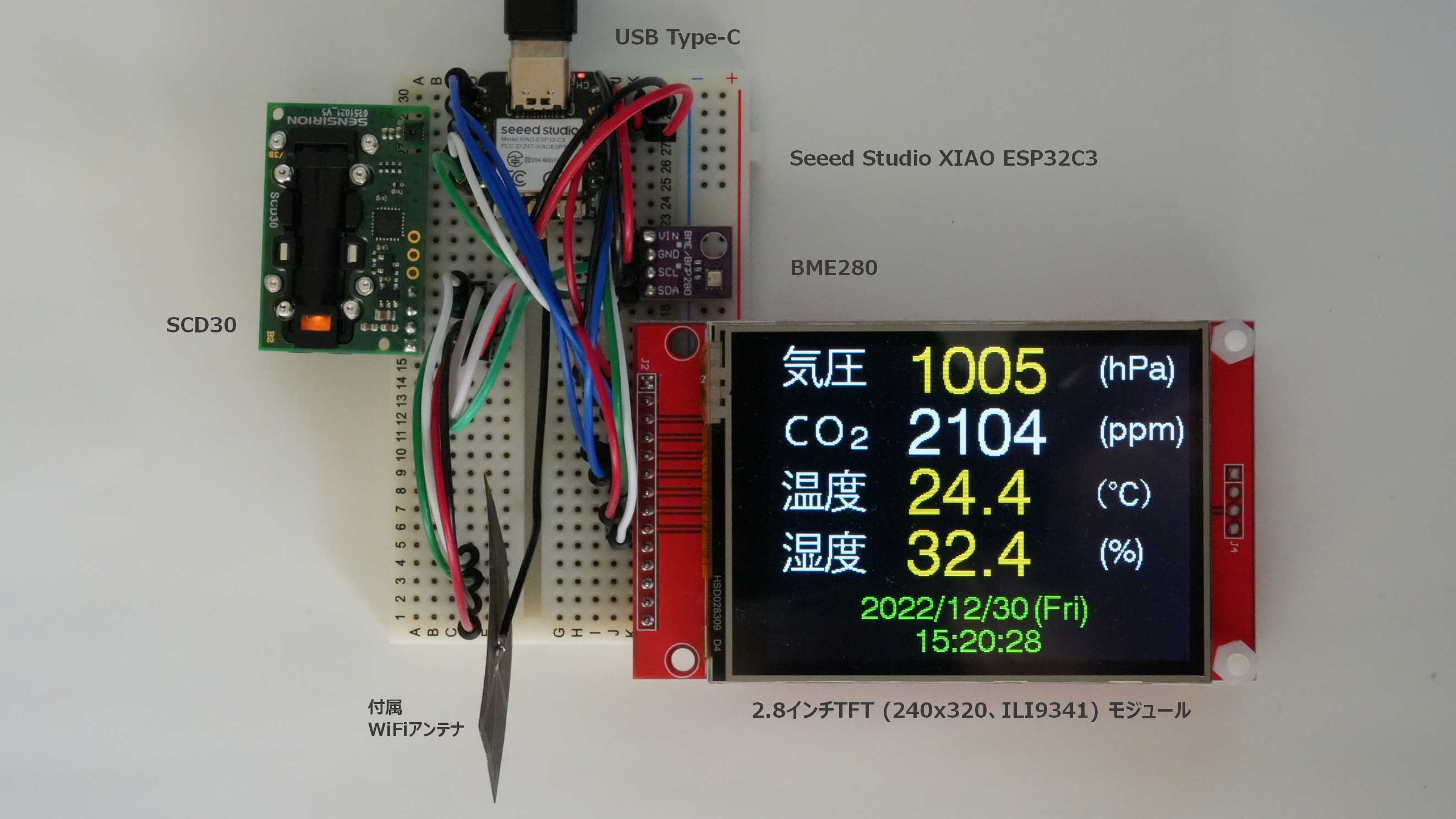

CO2濃度、気圧・温湿度&WiFi時計(2)-SCD30
スケッチ2:SCD30を接続

SCD30とSCD41の2つのモジュールをI2Cに同時接続してみました。ストーブを焚いている部屋のCO2濃度は、両センサ共に2000ppm程度に上昇しました。

窓を全開にして換気すると徐々に500ppm前後まで下がっていきます。

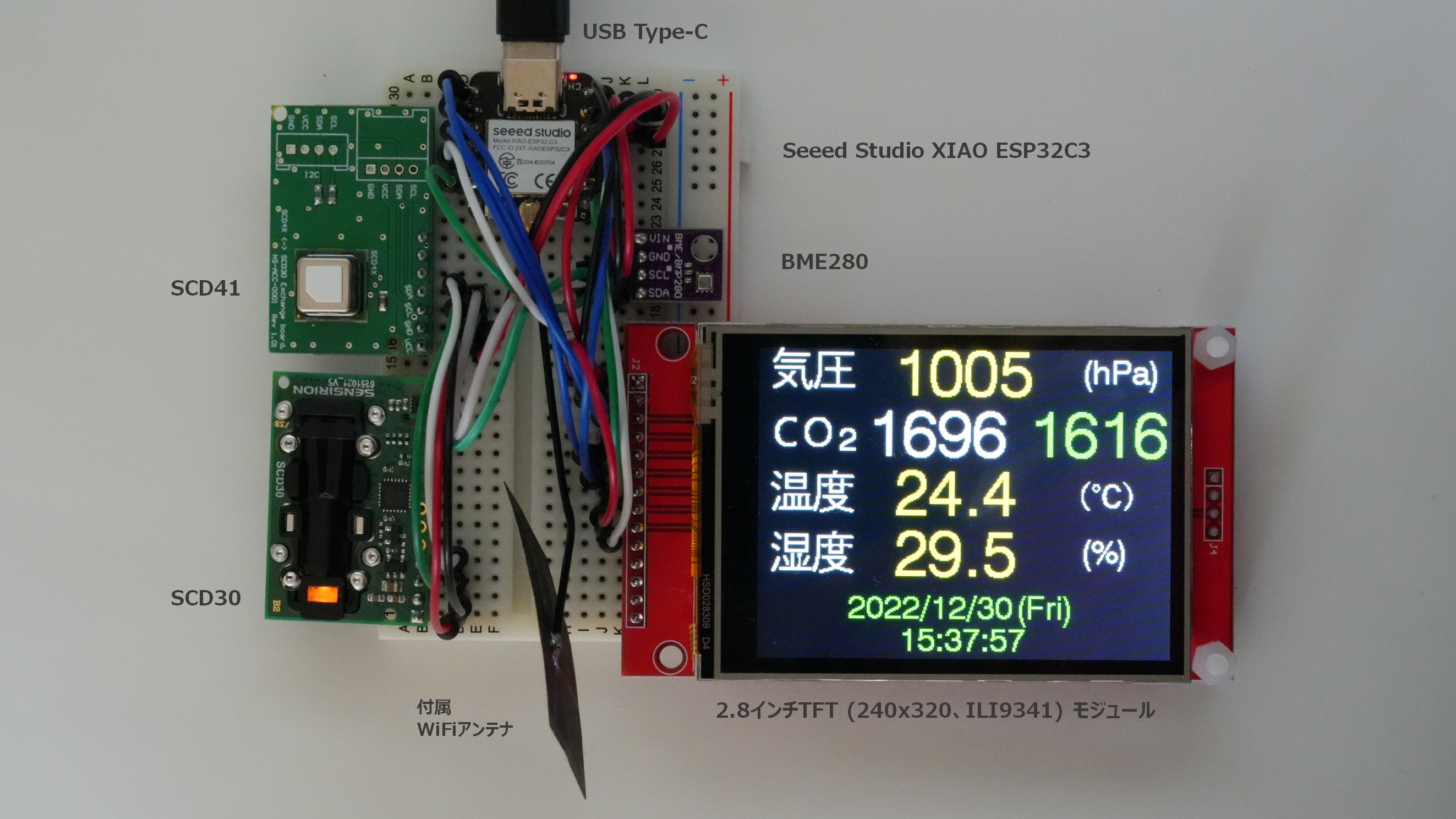

CO2濃度、気圧・温湿度&WiFi時計(2)-SCD30-SCD41
スケッチ3:SCD30 と SCD41を接続

SensirionサイトのDatasheetには、キャリブレーションとしてAutomatic Self Calibration (ASC)とForced recalibration (FRC)の説明があります。ASCではCO2濃度 400 ppmにさらすことを推奨していますがなかなかそのような環境は無いので、まずは自宅ベランダの外気で自動キャリブレーション中です。

参考:
SCD41 | sensirion.com
 Technical downloads
 Datasheet SCD40/41 | sensirion.com (Field Calibration / FRC, ASC)
 Low power operation SCD4x (Operation Modes / Sampling Period)
Sensirion/arduino-snippets | github.com
 Examples by sensor
 SCD4x_I2C_minimal_example (Minimal example to get started)
 SCD4x_I2C_FRC_Forced_Recalibration_Example (Show forced recalibration)
二酸化炭素濃度の経年変化 – 気象庁

スケッチ1:SCD41センサを接続

xiao-esp32c3_2.8TFT-LCD_SCD41_BME280.ino
※ここをクリックするとコード表示を開閉できます。
#include <Wire.h>
#include <SPI.h>
#include <WiFi.h>
#include <esp_sntp.h>
#include <TimeLib.h>    // https://github.com/PaulStoffregen/Time
#include <TFT_eSPI.h>   // https://github.com/Bodmer/TFT_eSPI
#include "SparkFun_SCD4x_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD4x_Arduino_Library
#include <Adafruit_Sensor.h>    // https://github.com/adafruit/Adafruit_Sensor
#include <Adafruit_BME280.h>    // https://github.com/adafruit/Adafruit_BME280_Library

TFT_eSPI tft = TFT_eSPI();

SCD4x mySensor;
float co2_41x;

Adafruit_BME280 bme;
bool status;
float pressure;
float temp;
float humid;

const char* ssid      = "your ssid";
const char* password  = "your password";
const char* ntpServer = "ntp.nict.jp";
const long  gmtOffset_sec = 32400;
const int   daylightOffset_sec = 0;

const char* weekStr[7] = {"(Sun)","(Mon)","(Tue)","(Wed)","(Thu)","(Fri)","(Sat)"};
char d_mes[12] ;
char t_mes[12] ;
struct tm *tm;
int d_year ;
int d_mon ;
int d_mday ;
int d_hour ;
int d_min ;
int d_sec ;
int d_wday ;

const unsigned char kii_bmp[] PROGMEM = {0x80, 0x01, 0x00, 0x00, 0xC0, 0x01, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00, 0xE0, 0x00, 0x00, 0x00, 0xE0, 0xFF, 0xFF, 0x1F, 0xF0, 0xFF, 0xFF, 0x1F, 0x30, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x8E, 0xFF, 0xFF, 0x03, 0x86, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0xFF, 0x01, 0xFC, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x80, 0x83, 0x01, 0xE0, 0xC0, 0x81, 0x01, 0xC0, 0xC3, 0x80, 0x01, 0x00, 0x67, 0x80, 0x01, 0x00, 0x7E, 0x80, 0x01, 0x00, 0x3C, 0x80, 0x01, 0x00, 0x7C, 0x80, 0x03, 0x00, 0xEF, 0x00, 0x43, 0x80, 0xC3, 0x01, 0x63, 0xE0, 0x81, 0x03, 0x63, 0xF8, 0x00, 0x07, 0x66, 0x3E, 0x00, 0x06, 0x7E, 0x0E, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x18, };
const unsigned char atu_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0x7F, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x38, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x1C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0E, 0x00, 0x0C, 0x00, 0xCE, 0xFF, 0xFF, 0xFF, 0xC7, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ccc_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xFF, 0x00, 0x00, 0xE0, 0xFF, 0x00, 0x00, 0xF8, 0xC0, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x78, 0xC0, 0x00, 0x00, 0xF0, 0xFF, 0x00, 0x00, 0xC0, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ooo_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x1F, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0x0F, 0xE0, 0x00, 0x80, 0x07, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0x80, 0x03, 0x80, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0xF0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char onn_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x07, 0x70, 0xF8, 0xFF, 0x07, 0xE0, 0x18, 0x00, 0x06, 0xC0, 0x18, 0x00, 0x06, 0x00, 0x18, 0x00, 0x06, 0x00, 0xF8, 0xFF, 0x07, 0x00, 0xF8, 0xFF, 0x07, 0x02, 0x18, 0x00, 0x06, 0x07, 0x18, 0x00, 0x06, 0x1E, 0x18, 0x00, 0x06, 0x38, 0x38, 0x00, 0x06, 0x70, 0xF8, 0xFF, 0x07, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0x3F, 0x00, 0x8C, 0xE3, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x70, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x1C, 0x0C, 0x63, 0x18, 0x8C, 0xFF, 0xFF, 0xFF, 0xCE, 0xFF, 0xFF, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char doo_bmp[] PROGMEM = {0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0xFF, 0x30, 0x00, 0x00, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0xB0, 0xFF, 0xFF, 0x7F, 0x30, 0xE7, 0xE0, 0x70, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0xFF, 0xFF, 0x03, 0x38, 0xFF, 0xFF, 0x07, 0x18, 0x30, 0x00, 0x03, 0x18, 0x60, 0x80, 0x01, 0x18, 0xE0, 0xC0, 0x01, 0x18, 0xC0, 0xE1, 0x00, 0x1C, 0x80, 0x7B, 0x00, 0x0C, 0x00, 0x1F, 0x00, 0x0E, 0x00, 0x3F, 0x00, 0x0E, 0xE0, 0xFB, 0x01, 0x06, 0xFE, 0xC0, 0x3F, 0xC6, 0x1F, 0x00, 0xFE, 0xC0, 0x01, 0x00, 0x60, };
const unsigned char deg_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x02, 0x20, 0x00, 0x00, 0x00, 0x04, 0x10, 0x3C, 0xC0, 0x07, 0x08, 0x18, 0x24, 0xF0, 0x1F, 0x10, 0x0C, 0x42, 0x38, 0x18, 0x30, 0x04, 0x42, 0x18, 0x30, 0x20, 0x06, 0x24, 0x0C, 0x70, 0x60, 0x06, 0x18, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x06, 0x00, 0x0C, 0x60, 0x40, 0x04, 0x00, 0x1C, 0x30, 0x60, 0x0C, 0x00, 0x38, 0x38, 0x20, 0x08, 0x00, 0xF0, 0x1F, 0x30, 0x18, 0x00, 0xC0, 0x0F, 0x18, 0x30, 0x00, 0x00, 0x00, 0x08, 0x60, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char sit_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x1F, 0x70, 0xF8, 0xFF, 0x1F, 0xE0, 0x18, 0x00, 0x18, 0xC0, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x06, 0x18, 0x00, 0x18, 0x1E, 0x18, 0x00, 0x18, 0x3C, 0x18, 0x00, 0x18, 0x70, 0x18, 0x00, 0x18, 0x20, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x0C, 0x63, 0x30, 0x60, 0x0C, 0x43, 0x30, 0x60, 0x18, 0x43, 0x18, 0x70, 0x18, 0x43, 0x18, 0x30, 0x30, 0x43, 0x0C, 0x30, 0x30, 0x43, 0x0C, 0x38, 0x30, 0x43, 0x06, 0x18, 0x00, 0x63, 0x00, 0x1C, 0x00, 0x63, 0x00, 0x8C, 0xFF, 0xFF, 0xFF, 0x8E, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };

void setup(void) {
  Wire.begin();  // I2C初期化
  tft.init();    // TFT液晶初期化
  tft.setRotation(3);
  tft.setTextSize(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Initializing TFT library", 0, 20, 4);
delay(1000);
//---------内蔵時計のJST同期(起動時)--------
  wifisyncjst();

// BME280初期化
status = bme.begin(0x76);
while (!status) {
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("BME280 connection failed", 0, 110, 4);
  }
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("BME280 connected", 0, 110, 4);
delay(1000);
//-------SCD41初期化
  if (mySensor.begin() == false)  {
      tft.setTextColor(TFT_RED, TFT_BLACK);
      tft.drawString("SCD41 not detected", 0, 170, 4);
    while (1);
    }
//The SCD41 has data ready every five seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD41 detected", 0, 170, 4);
delay(5000);
// 画面クリア
   tft.fillScreen(TFT_BLACK);
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- 項目名を日本語で表示 -----
// 気圧(hPa)
   tft.drawXBitmap(10, 0, kii_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 0, atu_bmp, 32, 32, 0xFFFF);
   tft.drawString("(hPa)", 250, 7, 4);
// CO2濃度(ppm)
   tft.drawXBitmap(5, 47, ccc_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(30, 47, ooo_bmp, 32, 32, 0xFFFF);
   tft.drawString("2", 62, 60, 4);
   tft.drawString("(ppm)", 250, 53, 4);
// 温度(℃)
   tft.drawXBitmap(10, 95, onn_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 95, doo_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(250, 85, deg_bmp, 40, 40, 0xFFFF);
// 湿度(%)
   tft.drawXBitmap(10, 142, sit_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 142, doo_bmp, 32, 32, 0xFFFF);
   tft.drawString("(%)", 250, 146, 4);
}


void loop() {
//---------内蔵時計の表示--------
time_t t = time(NULL);
tm = localtime(&t);
d_year  = tm->tm_year+1900;
d_mon  = tm->tm_mon+1;
d_mday = tm->tm_mday;
d_hour = tm->tm_hour;
d_min  = tm->tm_min;
d_sec  = tm->tm_sec;
d_wday = tm->tm_wday;
sprintf(d_mes, "%04d/%02d/%02d", d_year, d_mon, d_mday);
sprintf(t_mes, "%02d:%02d:%02d", d_hour, d_min, d_sec);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
   tft.setCursor(70, 190, 4);
   tft.println(d_mes);
   tft.setCursor(200, 190, 4);
   tft.println(weekStr[d_wday]);
   tft.setCursor(110, 215, 4);
   tft.println(t_mes);
// -------- 10秒毎に測定してTFT表示 --------
   if((String(d_sec) == "0")  || (String(d_sec) == "10") ||
      (String(d_sec) == "20") || (String(d_sec) == "30") ||
      (String(d_sec) == "40") || (String(d_sec) == "50")) {
// ----- SCD41センサが稼働している時の処理 -----
  if (mySensor.readMeasurement())  {
// ----- SCD41センサからデータ取得、測定値をTFT表示 -----
   tft.setTextColor(TFT_GREEN, TFT_BLACK);
co2_41x=mySensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_41x, 0, 105, 47, 6);
}
//----- BME280センサからデータ取得、測定値を表示 -----
pressure=bme.readPressure() / 100.0F;
temp=bme.readTemperature();
humid=bme.readHumidity();
   tft.setTextColor(TFT_YELLOW, TFT_BLACK);
   tft.fillRect(105, 0, 140, 45, TFT_BLACK);  // 気圧の4桁→3桁時の残像消去
   tft.drawFloat(pressure, 0, 105, 0, 6);
   tft.drawFloat(temp, 1, 105, 93, 6);
   tft.drawFloat(humid, 1, 105, 140, 6);
  } //10秒毎ここまで
//---------内蔵時計のJST同期(1日1回、12時30分0秒に実行)--------
if ((String(d_hour) == "12") && (String(d_min) == "30") && (String(d_sec) == "0")) {
     wifisyncjst();
     tft.fillRect(105, 210, 205, 25, TFT_BLACK);  // 残像消去
  }
delay(200);
}


void wifisyncjst() {
//---------内蔵時計のJST同期--------
// WiFi接続
WiFi.begin(ssid, password);
while(WiFi.status() != WL_CONNECTED) {
  tft.drawString("WiFi bigin", 110, 215, 4);
  }
delay(1000);
// WiFi接続の表示
  tft.drawString("WiFi connected", 110, 215, 4);
delay(1000);
// NTPサーバからJST取得
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  tft.drawString("JST synchronized", 110, 215, 4);
delay(1000);
// 内蔵RTCの時刻がNTP時刻に合うまで待機
while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET) {
delay(1000);
  }
//WiFi切断
WiFi.disconnect(true);
WiFi.mode(WIFI_OFF);
}

スケッチ2:SCD30センサを接続

xiao-esp32c3_2.8TFT-LCD_SCD30_BME280.ino
※ここをクリックするとコード表示を開閉できます。
#include <Wire.h>
#include <SPI.h>
#include <WiFi.h>
#include <esp_sntp.h>
#include <TimeLib.h>    // https://github.com/PaulStoffregen/Time
#include <TFT_eSPI.h>   // https://github.com/Bodmer/TFT_eSPI
#include "SparkFun_SCD30_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD30_Arduino_Library
#include <Adafruit_Sensor.h>   // https://github.com/adafruit/Adafruit_Sensor
#include <Adafruit_BME280.h>   // https://github.com/adafruit/Adafruit_BME280_Library

TFT_eSPI tft = TFT_eSPI();

SCD30 airSensor;
float co2_tmp;

Adafruit_BME280 bme;
bool status;
float pressure;
float temp;
float humid;

const char* ssid      = "your ssid";
const char* password  = "your password";
const char* ntpServer = "ntp.nict.jp";
const long  gmtOffset_sec = 32400;
const int   daylightOffset_sec = 0;

const char* weekStr[7] = {"(Sun)","(Mon)","(Tue)","(Wed)","(Thu)","(Fri)","(Sat)"};
char d_mes[12] ;
char t_mes[12] ;
struct tm *tm;
int d_year ;
int d_mon ;
int d_mday ;
int d_hour ;
int d_min ;
int d_sec ;
int d_wday ;

const unsigned char kii_bmp[] PROGMEM = {0x80, 0x01, 0x00, 0x00, 0xC0, 0x01, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00, 0xE0, 0x00, 0x00, 0x00, 0xE0, 0xFF, 0xFF, 0x1F, 0xF0, 0xFF, 0xFF, 0x1F, 0x30, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x8E, 0xFF, 0xFF, 0x03, 0x86, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0xFF, 0x01, 0xFC, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x80, 0x83, 0x01, 0xE0, 0xC0, 0x81, 0x01, 0xC0, 0xC3, 0x80, 0x01, 0x00, 0x67, 0x80, 0x01, 0x00, 0x7E, 0x80, 0x01, 0x00, 0x3C, 0x80, 0x01, 0x00, 0x7C, 0x80, 0x03, 0x00, 0xEF, 0x00, 0x43, 0x80, 0xC3, 0x01, 0x63, 0xE0, 0x81, 0x03, 0x63, 0xF8, 0x00, 0x07, 0x66, 0x3E, 0x00, 0x06, 0x7E, 0x0E, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x18, };
const unsigned char atu_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0x7F, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x38, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x1C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0E, 0x00, 0x0C, 0x00, 0xCE, 0xFF, 0xFF, 0xFF, 0xC7, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ccc_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xFF, 0x00, 0x00, 0xE0, 0xFF, 0x00, 0x00, 0xF8, 0xC0, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x78, 0xC0, 0x00, 0x00, 0xF0, 0xFF, 0x00, 0x00, 0xC0, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ooo_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x1F, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0x0F, 0xE0, 0x00, 0x80, 0x07, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0x80, 0x03, 0x80, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0xF0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char onn_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x07, 0x70, 0xF8, 0xFF, 0x07, 0xE0, 0x18, 0x00, 0x06, 0xC0, 0x18, 0x00, 0x06, 0x00, 0x18, 0x00, 0x06, 0x00, 0xF8, 0xFF, 0x07, 0x00, 0xF8, 0xFF, 0x07, 0x02, 0x18, 0x00, 0x06, 0x07, 0x18, 0x00, 0x06, 0x1E, 0x18, 0x00, 0x06, 0x38, 0x38, 0x00, 0x06, 0x70, 0xF8, 0xFF, 0x07, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0x3F, 0x00, 0x8C, 0xE3, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x70, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x1C, 0x0C, 0x63, 0x18, 0x8C, 0xFF, 0xFF, 0xFF, 0xCE, 0xFF, 0xFF, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char doo_bmp[] PROGMEM = {0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0xFF, 0x30, 0x00, 0x00, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0xB0, 0xFF, 0xFF, 0x7F, 0x30, 0xE7, 0xE0, 0x70, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0xFF, 0xFF, 0x03, 0x38, 0xFF, 0xFF, 0x07, 0x18, 0x30, 0x00, 0x03, 0x18, 0x60, 0x80, 0x01, 0x18, 0xE0, 0xC0, 0x01, 0x18, 0xC0, 0xE1, 0x00, 0x1C, 0x80, 0x7B, 0x00, 0x0C, 0x00, 0x1F, 0x00, 0x0E, 0x00, 0x3F, 0x00, 0x0E, 0xE0, 0xFB, 0x01, 0x06, 0xFE, 0xC0, 0x3F, 0xC6, 0x1F, 0x00, 0xFE, 0xC0, 0x01, 0x00, 0x60, };
const unsigned char deg_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x02, 0x20, 0x00, 0x00, 0x00, 0x04, 0x10, 0x3C, 0xC0, 0x07, 0x08, 0x18, 0x24, 0xF0, 0x1F, 0x10, 0x0C, 0x42, 0x38, 0x18, 0x30, 0x04, 0x42, 0x18, 0x30, 0x20, 0x06, 0x24, 0x0C, 0x70, 0x60, 0x06, 0x18, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x06, 0x00, 0x0C, 0x60, 0x40, 0x04, 0x00, 0x1C, 0x30, 0x60, 0x0C, 0x00, 0x38, 0x38, 0x20, 0x08, 0x00, 0xF0, 0x1F, 0x30, 0x18, 0x00, 0xC0, 0x0F, 0x18, 0x30, 0x00, 0x00, 0x00, 0x08, 0x60, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char sit_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x1F, 0x70, 0xF8, 0xFF, 0x1F, 0xE0, 0x18, 0x00, 0x18, 0xC0, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x06, 0x18, 0x00, 0x18, 0x1E, 0x18, 0x00, 0x18, 0x3C, 0x18, 0x00, 0x18, 0x70, 0x18, 0x00, 0x18, 0x20, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x0C, 0x63, 0x30, 0x60, 0x0C, 0x43, 0x30, 0x60, 0x18, 0x43, 0x18, 0x70, 0x18, 0x43, 0x18, 0x30, 0x30, 0x43, 0x0C, 0x30, 0x30, 0x43, 0x0C, 0x38, 0x30, 0x43, 0x06, 0x18, 0x00, 0x63, 0x00, 0x1C, 0x00, 0x63, 0x00, 0x8C, 0xFF, 0xFF, 0xFF, 0x8E, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };

void setup(void) {
// TFT液晶初期化
  tft.init();
  tft.setRotation(3);
  tft.setTextSize(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Initializing TFT library", 0, 20, 4);
delay(1000);
//---------内蔵時計のJST同期(起動時)--------
  wifisyncjst();
// BME280初期化
status = bme.begin(0x76);
while (!status) {
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("BME280 connection failed", 0, 140, 4);
  }
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("BME280 connected", 0, 140, 4);
delay(1000);
// SCD30初期化
  Wire.begin();
  if (airSensor.begin() == false) {
      tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("SCD30 not detected", 0, 170, 4);
    while (1);
  }
//The SCD30 has data ready every two seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD30 detected", 0, 170, 4);
delay(2000);
// 画面クリア
   tft.fillScreen(TFT_BLACK);
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- 項目名を日本語で表示 -----
// 気圧(hPa)
   tft.drawXBitmap(10, 0, kii_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 0, atu_bmp, 32, 32, 0xFFFF);
   tft.drawString("(hPa)", 250, 7, 4);
// CO2濃度(ppm)
   tft.drawXBitmap(5, 47, ccc_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(30, 47, ooo_bmp, 32, 32, 0xFFFF);
   tft.drawString("2", 62, 60, 4);
   tft.drawString("(ppm)", 250, 53, 4);
// 温度(℃)
   tft.drawXBitmap(10, 95, onn_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 95, doo_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(250, 85, deg_bmp, 40, 40, 0xFFFF);
// 湿度(%)
   tft.drawXBitmap(10, 142, sit_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 142, doo_bmp, 32, 32, 0xFFFF);
   tft.drawString("(%)", 250, 146, 4);
}


void loop() {
//---------内蔵時計の表示--------
time_t t = time(NULL);
tm = localtime(&t);
d_year  = tm->tm_year+1900;
d_mon  = tm->tm_mon+1;
d_mday = tm->tm_mday;
d_hour = tm->tm_hour;
d_min  = tm->tm_min;
d_sec  = tm->tm_sec;
d_wday = tm->tm_wday;
sprintf(d_mes, "%04d/%02d/%02d", d_year, d_mon, d_mday);
sprintf(t_mes, "%02d:%02d:%02d", d_hour, d_min, d_sec);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
   tft.setCursor(70, 190, 4);
   tft.println(d_mes);
   tft.setCursor(200, 190, 4);
   tft.println(weekStr[d_wday]);
   tft.setCursor(110, 215, 4);
   tft.println(t_mes);
// -------- 10秒毎に測定してTFT表示 --------
   if((String(d_sec) == "0")  || (String(d_sec) == "10") ||
      (String(d_sec) == "20") || (String(d_sec) == "30") ||
      (String(d_sec) == "40") || (String(d_sec) == "50")) {
// ----- SCD30センサが稼働している時の処理 -----
   if (airSensor.dataAvailable()) {
// ----- 液晶画面に測定値を表示 -----
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- SCD30センサからデータ取得、測定値を表示 -----
co2_tmp=airSensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_tmp, 0, 105, 47, 6);
// ----- BME280センサからデータ取得、測定値を表示 -----
pressure=bme.readPressure() / 100.0F;
temp=bme.readTemperature();
humid=bme.readHumidity();
   tft.setTextColor(TFT_YELLOW, TFT_BLACK);
   tft.fillRect(105, 0, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(pressure, 0, 105, 0, 6);
   tft.drawFloat(temp, 1, 105, 93, 6);
   tft.drawFloat(humid, 1, 105, 140, 6);
    } //dataAvailable_SCD30ここまで
  } //10秒毎ここまで
//---------内蔵時計のJST同期(1日1回、12時30分0秒に実行)--------
if ((String(d_hour) == "12") && (String(d_min) == "30") && (String(d_sec) == "0")) {
     wifisyncjst();
     tft.fillRect(105, 210, 205, 25, TFT_BLACK);  // 残像消去
  }
delay(200);
}


void wifisyncjst() {
//---------内蔵時計のJST同期--------
// WiFi接続
WiFi.begin(ssid, password);
while(WiFi.status() != WL_CONNECTED) {
  tft.drawString("WiFi bigin", 110, 215, 4);
  }
delay(1000);
// WiFi接続の表示
  tft.drawString("WiFi connected", 110, 215, 4);
delay(1000);
// NTPサーバからJST取得
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  tft.drawString("JST synchronized", 110, 215, 4);
delay(1000);
// 内蔵時計の時刻がNTP時刻に合うまで待機
while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET) {
delay(1000);
  }
//WiFi切断
WiFi.disconnect(true);
WiFi.mode(WIFI_OFF);
}

スケッチ3:SCD30とSCD41を同時接続、表示するセンサをdisp_setで指定

スケッチ中の disp_set の設定値を変えることで表示するセンサを切り替えます( 1:SCD30のみ表示(白文字)、2:SCD41のみ表示(緑文字)、3:SCD30とSCD41の両方を表示)。

xiao-esp32c3_2.8TFT-LCD_SCD30_SCD41_BME280.ino
※ここをクリックするとコード表示を開閉できます。
#include <Wire.h>
#include <SPI.h>
#include <WiFi.h>
#include <esp_sntp.h>
#include <TimeLib.h>    // https://github.com/PaulStoffregen/Time
#include <TFT_eSPI.h>   // https://github.com/Bodmer/TFT_eSPI
#include "SparkFun_SCD30_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD30_Arduino_Library
#include "SparkFun_SCD4x_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD4x_Arduino_Library
#include <Adafruit_Sensor.h>    // https://github.com/adafruit/Adafruit_Sensor
#include <Adafruit_BME280.h>    // https://github.com/adafruit/Adafruit_BME280_Library

TFT_eSPI tft = TFT_eSPI();

SCD30 airSensor;
float co2_tmp;
SCD4x mySensor;
float co2_41x;
int disp_set = 3 ;  // 1:SCD30のみ表示(白文字)、2:SCD41のみ表示(緑文字)、3:SCD30とSCD41の両方を表示

Adafruit_BME280 bme;
bool status;
float pressure;
float temp;
float humid;

const char* ssid      = "your ssid";
const char* password  = "your password";
const char* ntpServer = "ntp.nict.jp";
const long  gmtOffset_sec = 32400;
const int   daylightOffset_sec = 0;

const char* weekStr[7] = {"(Sun)","(Mon)","(Tue)","(Wed)","(Thu)","(Fri)","(Sat)"};
char d_mes[12] ;
char t_mes[12] ;
struct tm *tm;
int d_year ;
int d_mon ;
int d_mday ;
int d_hour ;
int d_min ;
int d_sec ;
int d_wday ;

const unsigned char kii_bmp[] PROGMEM = {0x80, 0x01, 0x00, 0x00, 0xC0, 0x01, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00, 0xE0, 0x00, 0x00, 0x00, 0xE0, 0xFF, 0xFF, 0x1F, 0xF0, 0xFF, 0xFF, 0x1F, 0x30, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x8E, 0xFF, 0xFF, 0x03, 0x86, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0xFF, 0x01, 0xFC, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x80, 0x83, 0x01, 0xE0, 0xC0, 0x81, 0x01, 0xC0, 0xC3, 0x80, 0x01, 0x00, 0x67, 0x80, 0x01, 0x00, 0x7E, 0x80, 0x01, 0x00, 0x3C, 0x80, 0x01, 0x00, 0x7C, 0x80, 0x03, 0x00, 0xEF, 0x00, 0x43, 0x80, 0xC3, 0x01, 0x63, 0xE0, 0x81, 0x03, 0x63, 0xF8, 0x00, 0x07, 0x66, 0x3E, 0x00, 0x06, 0x7E, 0x0E, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x18, };
const unsigned char atu_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0x7F, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x38, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x1C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0E, 0x00, 0x0C, 0x00, 0xCE, 0xFF, 0xFF, 0xFF, 0xC7, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ccc_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xFF, 0x00, 0x00, 0xE0, 0xFF, 0x00, 0x00, 0xF8, 0xC0, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x78, 0xC0, 0x00, 0x00, 0xF0, 0xFF, 0x00, 0x00, 0xC0, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ooo_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x1F, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0x0F, 0xE0, 0x00, 0x80, 0x07, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0x80, 0x03, 0x80, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0xF0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char onn_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x07, 0x70, 0xF8, 0xFF, 0x07, 0xE0, 0x18, 0x00, 0x06, 0xC0, 0x18, 0x00, 0x06, 0x00, 0x18, 0x00, 0x06, 0x00, 0xF8, 0xFF, 0x07, 0x00, 0xF8, 0xFF, 0x07, 0x02, 0x18, 0x00, 0x06, 0x07, 0x18, 0x00, 0x06, 0x1E, 0x18, 0x00, 0x06, 0x38, 0x38, 0x00, 0x06, 0x70, 0xF8, 0xFF, 0x07, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0x3F, 0x00, 0x8C, 0xE3, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x70, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x1C, 0x0C, 0x63, 0x18, 0x8C, 0xFF, 0xFF, 0xFF, 0xCE, 0xFF, 0xFF, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char doo_bmp[] PROGMEM = {0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0xFF, 0x30, 0x00, 0x00, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0xB0, 0xFF, 0xFF, 0x7F, 0x30, 0xE7, 0xE0, 0x70, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0xFF, 0xFF, 0x03, 0x38, 0xFF, 0xFF, 0x07, 0x18, 0x30, 0x00, 0x03, 0x18, 0x60, 0x80, 0x01, 0x18, 0xE0, 0xC0, 0x01, 0x18, 0xC0, 0xE1, 0x00, 0x1C, 0x80, 0x7B, 0x00, 0x0C, 0x00, 0x1F, 0x00, 0x0E, 0x00, 0x3F, 0x00, 0x0E, 0xE0, 0xFB, 0x01, 0x06, 0xFE, 0xC0, 0x3F, 0xC6, 0x1F, 0x00, 0xFE, 0xC0, 0x01, 0x00, 0x60, };
const unsigned char deg_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x02, 0x20, 0x00, 0x00, 0x00, 0x04, 0x10, 0x3C, 0xC0, 0x07, 0x08, 0x18, 0x24, 0xF0, 0x1F, 0x10, 0x0C, 0x42, 0x38, 0x18, 0x30, 0x04, 0x42, 0x18, 0x30, 0x20, 0x06, 0x24, 0x0C, 0x70, 0x60, 0x06, 0x18, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x06, 0x00, 0x0C, 0x60, 0x40, 0x04, 0x00, 0x1C, 0x30, 0x60, 0x0C, 0x00, 0x38, 0x38, 0x20, 0x08, 0x00, 0xF0, 0x1F, 0x30, 0x18, 0x00, 0xC0, 0x0F, 0x18, 0x30, 0x00, 0x00, 0x00, 0x08, 0x60, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char sit_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x1F, 0x70, 0xF8, 0xFF, 0x1F, 0xE0, 0x18, 0x00, 0x18, 0xC0, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x06, 0x18, 0x00, 0x18, 0x1E, 0x18, 0x00, 0x18, 0x3C, 0x18, 0x00, 0x18, 0x70, 0x18, 0x00, 0x18, 0x20, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x0C, 0x63, 0x30, 0x60, 0x0C, 0x43, 0x30, 0x60, 0x18, 0x43, 0x18, 0x70, 0x18, 0x43, 0x18, 0x30, 0x30, 0x43, 0x0C, 0x30, 0x30, 0x43, 0x0C, 0x38, 0x30, 0x43, 0x06, 0x18, 0x00, 0x63, 0x00, 0x1C, 0x00, 0x63, 0x00, 0x8C, 0xFF, 0xFF, 0xFF, 0x8E, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };

void setup(void) {
  Wire.begin();  // I2C初期化
  tft.init();    // TFT液晶初期化
  tft.setRotation(3);
  tft.setTextSize(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Initializing TFT library", 0, 20, 4);
delay(1000);
//---------内蔵時計のJST同期(起動時)--------
  wifisyncjst();

// BME280初期化
status = bme.begin(0x76);
while (!status) {
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("BME280 connection failed", 0, 110, 4);
  }
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("BME280 connected", 0, 110, 4);
delay(1000);

         if ( String(disp_set) == "1" || String(disp_set) == "3" ) {  //SCD30のみ or 両方表示
//-------SCD30初期化
  if (airSensor.begin() == false)  {
     tft.setTextColor(TFT_RED, TFT_BLACK);
     tft.drawString("SCD30 not detected", 0, 140, 4);
    while (1);
    }
//The SCD30 has data ready every two seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD30 detected", 0, 140, 4);
delay(2000);
         }
         if ( String(disp_set) == "2" || String(disp_set) == "3" ) {   //SCD41のみ or 両方表示
//-------SCD41初期化
  if (mySensor.begin() == false)  {
      tft.setTextColor(TFT_RED, TFT_BLACK);
      tft.drawString("SCD41 not detected", 0, 170, 4);
    while (1);
    }
//The SCD41 has data ready every five seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD41 detected", 0, 170, 4);
delay(5000);
         }

// 画面クリア
   tft.fillScreen(TFT_BLACK);
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- 項目名を日本語で表示 -----
// 気圧(hPa)
   tft.drawXBitmap(10, 0, kii_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 0, atu_bmp, 32, 32, 0xFFFF);
   tft.drawString("(hPa)", 250, 7, 4);
// CO2濃度(ppm)
   tft.drawXBitmap(5, 47, ccc_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(30, 47, ooo_bmp, 32, 32, 0xFFFF);
   tft.drawString("2", 62, 60, 4);
   tft.drawString("(ppm)", 250, 53, 4);
// 温度(℃)
   tft.drawXBitmap(10, 95, onn_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 95, doo_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(250, 85, deg_bmp, 40, 40, 0xFFFF);
// 湿度(%)
   tft.drawXBitmap(10, 142, sit_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 142, doo_bmp, 32, 32, 0xFFFF);
   tft.drawString("(%)", 250, 146, 4);
}


void loop() {
//---------内蔵時計の表示--------
time_t t = time(NULL);
tm = localtime(&t);
d_year  = tm->tm_year+1900;
d_mon  = tm->tm_mon+1;
d_mday = tm->tm_mday;
d_hour = tm->tm_hour;
d_min  = tm->tm_min;
d_sec  = tm->tm_sec;
d_wday = tm->tm_wday;
sprintf(d_mes, "%04d/%02d/%02d", d_year, d_mon, d_mday);
sprintf(t_mes, "%02d:%02d:%02d", d_hour, d_min, d_sec);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
   tft.setCursor(70, 190, 4);
   tft.println(d_mes);
   tft.setCursor(200, 190, 4);
   tft.println(weekStr[d_wday]);
   tft.setCursor(110, 215, 4);
   tft.println(t_mes);
// -------- 10秒毎に測定してTFT表示 --------
   if((String(d_sec) == "0")  || (String(d_sec) == "10") ||
      (String(d_sec) == "20") || (String(d_sec) == "30") ||
      (String(d_sec) == "40") || (String(d_sec) == "50")) {
// ----- 2つのCO2センサの切り替え表示 :disp_setで分岐
             if((String(disp_set)) == "1") {   //SCD30のみ表示
// ----- SCD30センサが稼働している時の処理 -----
     if (airSensor.dataAvailable()) {
// ----- SCD30センサからデータ取得、測定値を表示 -----
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
co2_tmp=airSensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_tmp, 0, 105, 47, 6);
}
     } else if ((String(disp_set)) == "2") {   //SCD41のみ表示
// ----- SCD41センサが稼働している時の処理 -----
  if (mySensor.readMeasurement())  {
// ----- SCD41センサからデータ取得、測定値をTFT表示 -----
   tft.setTextColor(TFT_GREEN, TFT_BLACK);
co2_41x=mySensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_41x, 0, 105, 47, 6);
}
     } else if ((String(disp_set)) == "3") {   //SCD30とSCD41の両方を表示
// ----- SCD30センサは2秒毎、SCD41センサは5秒毎のため、両センサのandで稼働確認 -----
   if (airSensor.dataAvailable() && mySensor.readMeasurement()) {
   tft.fillRect(80, 47, 240, 45, TFT_BLACK);   // 残像消去
// ----- SCD30センサからデータ取得、測定値を表示 -----
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
co2_tmp=airSensor.getCO2();
   tft.drawFloat(co2_tmp, 0, 85, 47, 6);
// ----- SCD41センサからデータ取得、測定値をTFT表示 -----
   tft.setTextColor(TFT_GREEN, TFT_BLACK);
co2_41x=mySensor.getCO2();
   tft.drawFloat(co2_41x, 0, 210, 47, 6);
}
     } //SCDセンサ判定終了
//----- BME280センサからデータ取得、測定値を表示 -----
pressure=bme.readPressure() / 100.0F;
temp=bme.readTemperature();
humid=bme.readHumidity();
   tft.setTextColor(TFT_YELLOW, TFT_BLACK);
   tft.fillRect(105, 0, 140, 45, TFT_BLACK);  // 気圧の4桁→3桁時の残像消去
   tft.drawFloat(pressure, 0, 105, 0, 6);
   tft.drawFloat(temp, 1, 105, 93, 6);
   tft.drawFloat(humid, 1, 105, 140, 6);
  } //10秒毎ここまで
//---------内蔵時計のJST同期(1日1回、12時30分0秒に実行)--------
if ((String(d_hour) == "12") && (String(d_min) == "30") && (String(d_sec) == "0")) {
     wifisyncjst();
     tft.fillRect(105, 210, 205, 25, TFT_BLACK);  // 残像消去
  }
delay(200);
}


void wifisyncjst() {
//---------内蔵時計のJST同期--------
// WiFi接続
WiFi.begin(ssid, password);
while(WiFi.status() != WL_CONNECTED) {
  tft.drawString("WiFi bigin", 110, 215, 4);
  }
delay(1000);
// WiFi接続の表示
  tft.drawString("WiFi connected", 110, 215, 4);
delay(1000);
// NTPサーバからJST取得
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  tft.drawString("JST synchronized", 110, 215, 4);
delay(1000);
// 内蔵RTCの時刻がNTP時刻に合うまで待機
while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET) {
delay(1000);
  }
//WiFi切断
WiFi.disconnect(true);
WiFi.mode(WIFI_OFF);
}
よかったらシェアしてね!
  • URLをコピーしました!
目次
