Seeed Studio XIAO ESP32C3と2.8インチ液晶モジュール(240×320)を使ったCO2濃度、気圧・温湿度&WiFi時計(3):内蔵SDカードスロットをSPI接続

ILI9341を搭載した240×320の2.8インチTFT液晶モジュールと内蔵するSDカードスロットをSeeed Studio XIAO ESP32C3(以下、XIAO ESP32C3)にSPI接続して動作確認した際の作業メモです。

年月日、時刻、CO2濃度、気圧、気温、湿度をSDカードに記録します。モニタ用として2.8インチTFT液晶にも表示しています。

RTC(DS3231など)は使っていないので、起動時と1日1回NTPサーバに接続して時刻合わせを実行します。

2.8インチTFT液晶モジュールと内蔵SDカードスロットをSPI接続して環境センサの測定データをSDカードに記録
目次

準備したパーツ

ネット通販でパーツを集めてブレッドボード上で結線しました。

  #   パーツ   個数   備考
1Seeed Studio XIAO ESP32C31M-17454
2ILI9431搭載2.8インチ
SPI制御タッチパネル付TFT液晶MSP2807
※SDカードスロットはピンヘッダのはんだ付けが必要
1M-16265
3BME280 気圧、温湿度センサ モジュール
※今回使ったモジュールはI2C接続、電圧レギュレータとI2C電圧レベル変換回路を内蔵
1手持ち
4CO2センサモジュール(二酸化炭素+温度/湿度センサ)【SCD30】1SCD30
5プルアップ抵抗適量※必要に応じて
6ブレッドボード 6穴版 EIC-39011P-12366
7ミニブレッドボード BB-601(白)
※SDカードスロット結線用
1M-15178
8細ピンヘッダ 1×40(黒)1C-06631
9ジャンパーワイヤ
オス-オス 10cmセット
オス-オス 15cmセット(SDカードスロット結線用)
適量C-05371
10SDカード
※FAT32でフォーマット
※64GB以上のSDカードは32GB以下でパーテションを切るか、32GB以上のFAT32フォーマットができるRaspberry Pi Imager等のツールを利用
1手持ち

・基板内に電圧レギュレータやI2C電圧レベル変換回路を内蔵して5V系(Arduinoなど)、3.3V系(XIAO ESP32C3など)の両方で使えるモジュール、電圧レギュレータを内蔵して電源電圧は5V、3.3V両方で使えますがI2CやSPI等のロジックレベルは3.3V系といったモジュールもあるので仕様書で確認します。
・モジュールがプルアップ抵抗を内蔵しているか、その抵抗値と有効化方法を確認します。無い場合は必要に応じで外部でプルアップ抵抗を実装します。
・モジュールにピンヘッダが付属しているか、ピンヘッダのピンの太さがブレッドボードに適しているか、自分がはんだ付けする必要があるか等を確認します。

結線図と組立て

SCD30センサとBME280センサはI2C接続、2.8インチTFT液晶モジュールとSDカードスロットはSPI接続です。

XIAO ESP32C3のI2CやSPIのピンレイアウトは下記サイトを参照して結線しました。

Getting Started with Seeed Studio XIAO ESP32C3
Pinout diagram

https://wiki.seeedstudio.com/XIAO_ESP32C3_Getting_Started/

2.8インチTFT液晶モジュールと内蔵SDカードスロットの2つをSPI接続

2.8インチTFT液晶モジュールにはILI9341を使った240×320の液晶モジュールに加えて、XPT2046を使ったタッチパネル、SDカードスロットが実装されています。この液晶モジュールのロジックレベルは3.3Vなので、同じ3.3V系のXIAO ESP32C3と直結できます。

今回、2.8インチTFT液晶モジュールとSDカードスロットの2つをSPI接続します。

SPI信号(MOSI、MISO、SCK)は共有し、CS信号(2.8インチTFT液晶をGPIO2、SDカードスロットをGPIO5に設定)で切り替えます。

電源電圧は3.3Vで使用するので、秋月電子通商サイトを参考に、J1のランドパターンをはんだ付けして三端子レギュレータ(U1)をバイパスしています。

2.8インチTFT液晶モジュールと内蔵SDカードスロット
2.8インチTFT液晶モジュールと内蔵SDカードスロット

J2コネクタ(2.8インチTFT液晶への接続箇所)、J4コネクタ(SDカードスロット)とXIAO ESP32C3のGPIOとのピン配列を纏めました。

2.8インチTFT液晶のSPIピン、CSピンは、TFT_eSPIライブラリのUser_Setup.hファイルを編集して設定します。

 #2.8インチTFT液晶(J2コネクタ)のシルク印刷XIAO ESP32CのGPIO番号(SPI)
1VCC  ※共通、3.3V3V3
2GND  ※共通GND
3CSGPIO2 (CS)
4RESETGPIO3
5DCGPIO4
6SDI(MOSI)GPIO10 (MOSI)
7SCKGPIO8 (SCK)
8LED ※バックライト3V3
9SDO(MISO)GPIO9 (MISO)

SDカードスロットのCSピンはGPIO5に設定しました。スケッチでは if (!SD.begin(5)) { }でGPIO5をCSピンとして指定します。

  # SDカードスロット(J4コネクタ)のシルク印刷 XIAO ESP32C3のGPIO番号
1SD_CSGPIO5 (CS)
2SD_MOSIGPIO10 (MOSI)
3SD_MISOGPIO9 (MISO)
4SD_SCKGPIO8 (SCK)

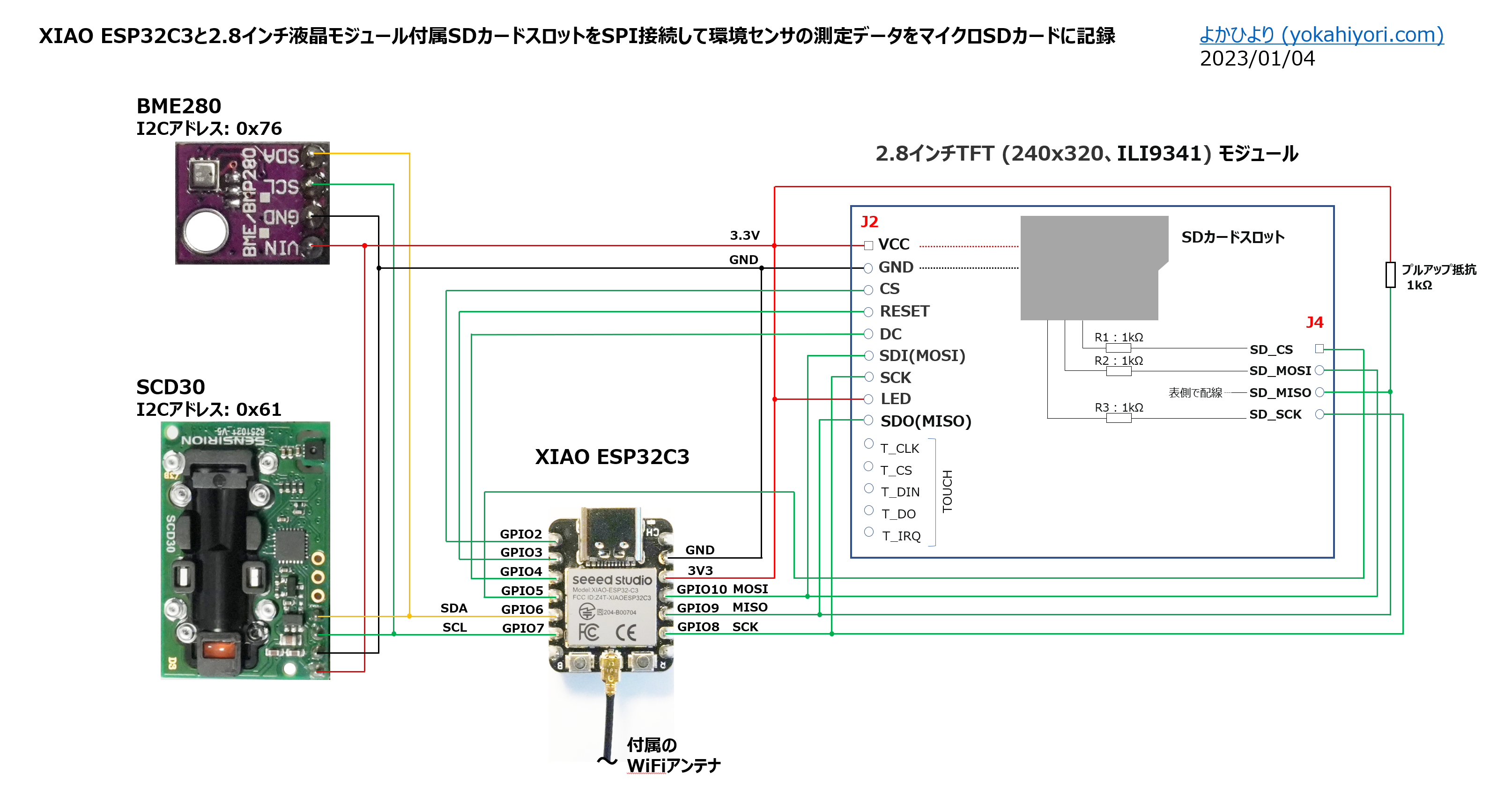

結線図

動作確認できた現在の結線図です。

SDカードスロットのSD_MISOを1kΩでプルアップすることで動作が安定しました。他の信号線はモジュール内部で1kΩのチップ抵抗(終端抵抗?)につながっています。

SCD41(最大:205mA、平均:3mA)、SCD30(最大:75mA、平均:19mA)と2.8インチTFT液晶(約90mA)は供給電流が比較的大きいモジュールです。ブレッドボードとジャンパーワイヤの接触が悪いと安定動作しない時がありました。

動作確認できた現在の結線図
動作確認できた現在の結線図

参考:
Getting Started with Seeed Studio XIAO ESP32C3(Pinout diagram、power-pins)
ILI9341搭載2.8インチSPI制御タッチパネル付TFT液晶(akizukidenshi.com)
2.8inch SPI Module ILI9341 SKU-MSP2807 – LCD wiki
  + Product Documentation
   + 2.8 inch SPI Module Schematic(回路図)

開発ツール arduino-esp32のインストール

ESP32の開発ツール arduino-esp32を準備してスケッチを作っていきます。XIAO ESP32C3サイトにarduino-esp32のインストール手順の記載があります。

Getting Started with Seeed Studio XIAO ESP32C3
+ Software setup

https://wiki.seeedstudio.com/XIAO_ESP32C3_Getting_Started/#software-setup

当サイトでもESP32-DevKitCを例として、arduino-esp32 をArduino IDE 2.0.x版にインストールする手順メモを纏めました。

ボード(XIAO_ESP32C3を選択)とポート(当サイトのPCではCOM6)を切り替えることでXIAO ESP32C3でもそのまま使えます。

Arduino IDEでボードとポートの選択
ボード:XIAO_ESP32C3を選択
あわせて読みたい
ESP32-DevKitCの開発ツール arduino-esp32 のインストール手順 Arduino IDE上で動作する ESP32-DevKitC の開発ツール arduino-esp32(Arduino core for the ESP32)をインストールした際の手順メモです。 arduino-esp32は、Seeed Stu...

ライブラリのインクルード

先達の方々が開発されたライブラリをインクルードすることでスケッチ作成が容易になります。

TFT_eSPIライブラリのインクルード、User_Setup.hの編集

2.8インチTFT液晶モジュールを利用するにあたりTFT_eSPIライブラリのインクルードと初期設定を行います。

TFT_eSPIライブラリのインクルード

GitHubサイトからTFT_eSPIライブラリのzipファイル( TFT_eSPI-master.zip )をPCにダウンロードして保存(「Code」ボタンをクリックして「Download ZIP」)。Arduino IDEのメニューの「スケッチ」→「ライブラリをインクルード」→「.ZIP形式の ライブラリを インストール」で ダウンロードしたZIPファイルを追加します。

Bodmer/TFT_eSPI

https://github.com/Bodmer/TFT_eSPI

User_Setup.hのGPIO番号を結線した環境に合わせて設定変更

Arduino IDEのメニューからTFT_eSPIライブラリのzipファイルをインクルードすると「User_Setup.h」はWinsowsでは下記フォルダ配下にありました。

C:\Users\[ユーザー名]\Documents\Arduino\libraries\TFT_eSPI-master

液晶モジュールと接続したXIAO_ESP32C3のGPIO番号をUser_Setup.hの「// For ESP32 Dev board・・・」の行付近にある#defineを設定して、コメント(//)を外します。

左がUser_Setup.h のデフォルト。右側の黄色点線枠のGPIO番号を結線した環境に合わせて変更して、左端の//を削除して保存します。

User_Setup.h の編集
今回結線したXIAO_ESP32C3環境向けのUser_Setup.h (右側)

・ESP32-DevKitC と XIAO_ESP32C3 の2つの環境でArduino IDE使う場合は、User_Setup.hファイルを別々に分けて保存しておき、利用時に入れ替えます。
・ライブラリのアップデートを実施した際にUser_Setup.hファイルが初期化される事象があったのでUser_Setup.hファイルは別フォルダに保存しています。

SCD30センサ

sparkfun/SparkFun_SCD30_Arduino_Library サイトのライブラリを利用させていただきました。 サイトの「Code」プルダウンから「SparkFun_SCD30_Arduino_Library-main .zip」をダウンロード。Arduino IDEのメニュー「スケッチ」–>「ライブラリをインクルード」–>「zip形式のライブラリをインクルード」でダウンロードしたzipファイルを指定します。

BME280センサ

BME280センサから測定データを取得するライブラリとして adafruit/Adafruit_BME280_Library と adafruit/Adafruit_Sensor を利用させていただきました。

Adafruit_I2CDevice.hが無いとのエラーメッセージがでた場合はadafruit/Adafruit_BusIO(Adafruit_BusIO-master.zip)をインクルードします。

TimeLib.h

Time.h、TimeLib.hライブラリは PaulStoffregen/Time を利用させていただきました。サイトの「Code」プルダウンから「Download ZIP」でPCに「Time-master.zip」をダウンロード。Arduino IDEのメニュー「スケッチ」–>「ライブラリをインクルード」–>「zip形式のライブラリをインクルード」で「Time-master.zip」を指定します。

esp_sntp.h

esp_sntp.h」は arduino-esp32同梱モジュールです。詳細は Official develooment framework for ESP32 (ESP-IDF) に記述があります。mulong.meサイトを参考に内蔵時計の時刻が NTPサーバから取得した時刻に一致しているかの判定に使っています。

スケッチ:SDカードにSCD30とBME280の測定データを記録

SPI接続したSDカードに年月日、時刻、CO2濃度、気圧、気温、湿度をCSVデータ(ファイル名はdatalog.txt)として記録します。モニタ用として2.8インチTFT液晶にも表示しています。

SDカードへの書き込み間隔は10秒、時計表示は1秒です。

下記スケッチの void loop(){ } は1秒間に数回ループさせ、必要に応じてif文で処理タイミングの分岐処理を行っています(delay(1000);だと処理によっては秒飛びが起きることがあったため)。

SDカードには10秒サイクルで測定データを書込みますが、同じ1秒間に多重書き込みが起こらないように書き込んだ時点の秒(d_sec_b)と現在の秒(d_sec)をif文で判別しています。

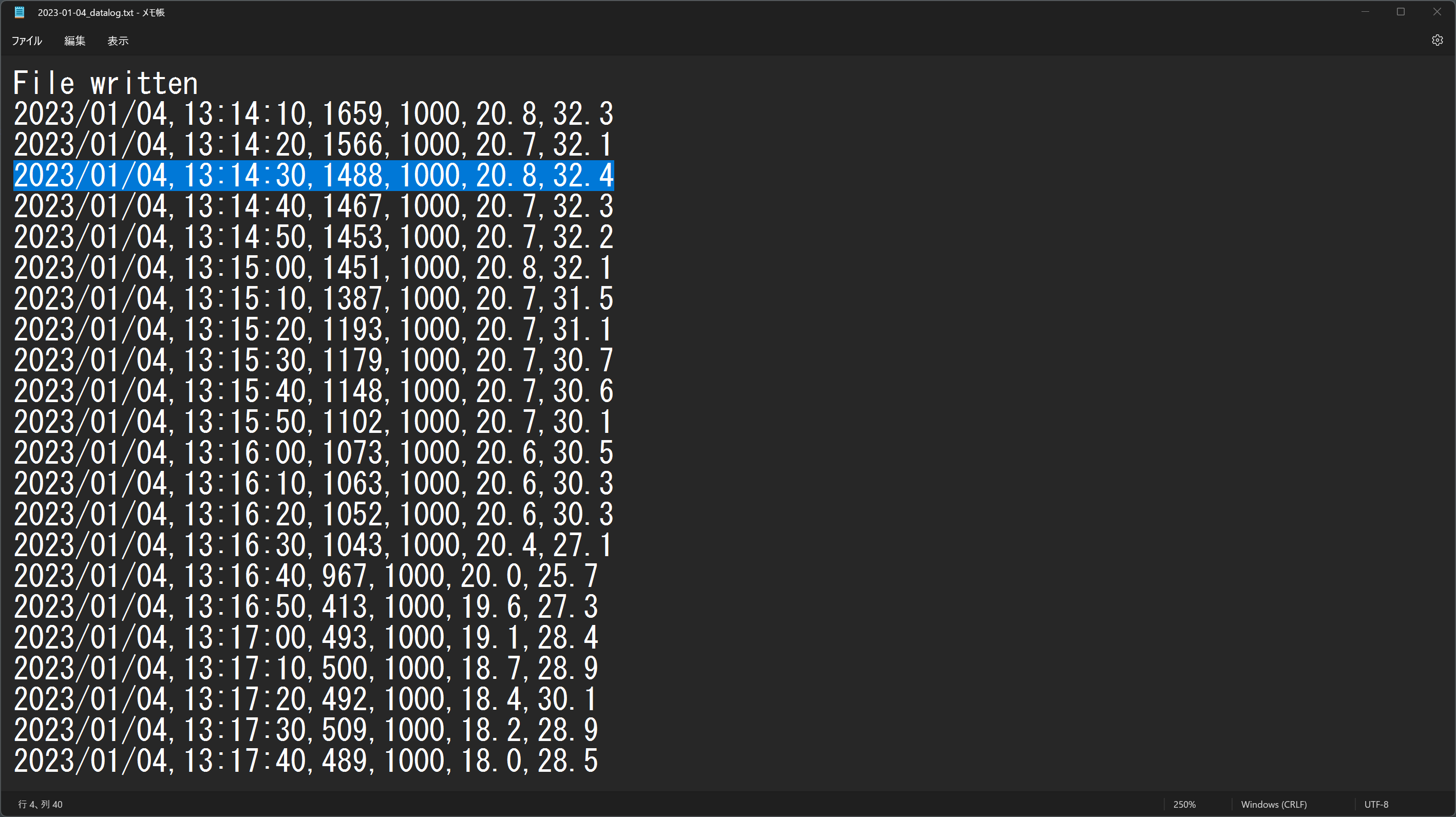

測定データをマイクロSDカードに記録

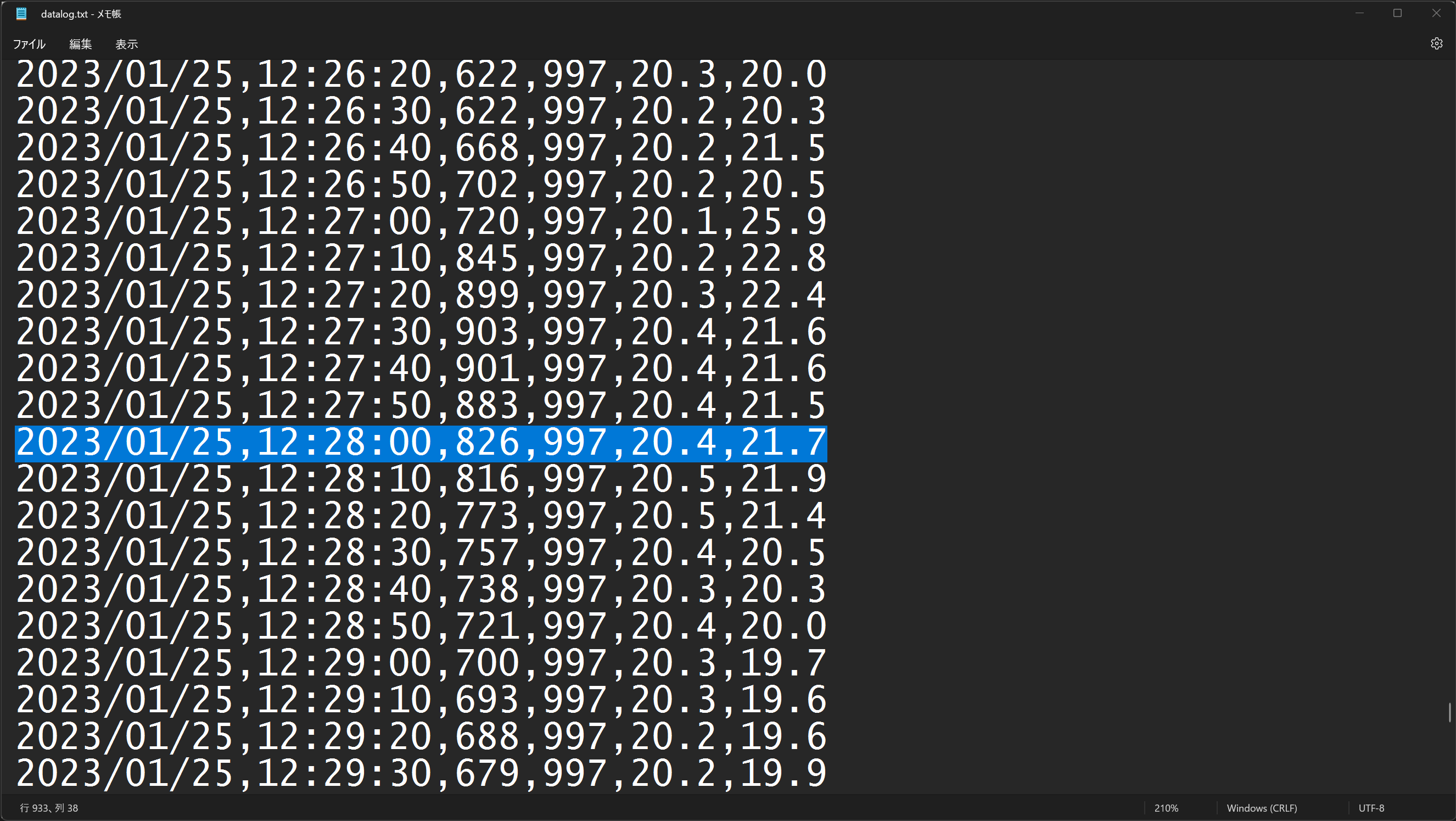

SDカードに記録した測定データ(datalog.txt)
※ストーブを焚いている部屋の窓を全開にしたのでCO2濃度が1488ppmから400ppm台に下がっています。

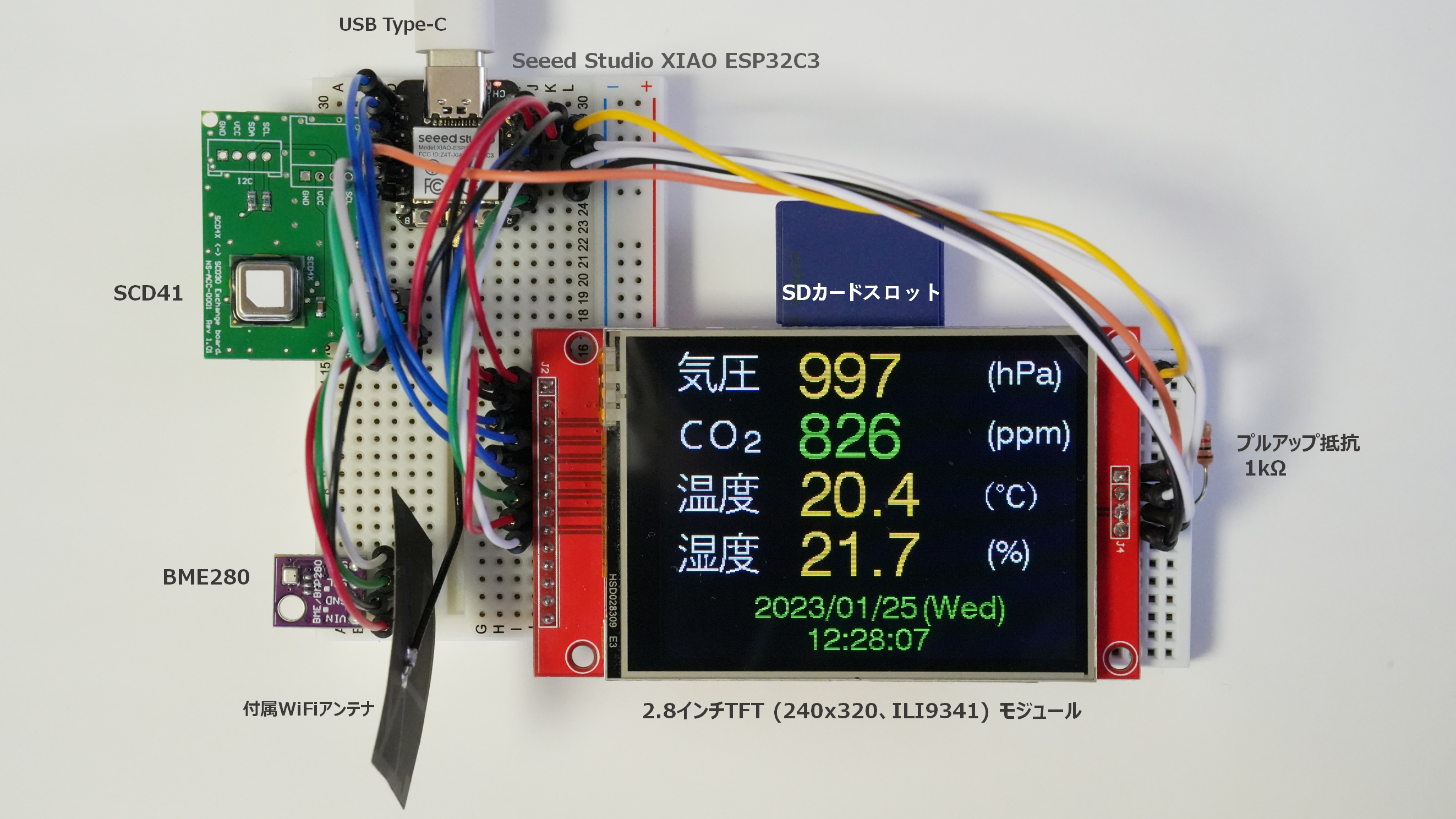

2.8インチTFT液晶モジュールと内蔵SDカードスロットをSPI接続して環境センサの測定データをSDカードに記録
XIAO ESP32C3とSDカードソケットをSPI接続

RTC(リアルタイムクロック)モジュールは使っていないので、電源起動(スケッチ実行)時にWiFi経由でNTPサーバに接続してXIAO ESP32C3の内蔵時計をJSTに時刻合わせします。加えて、1日1回、NTPサーバに接続(下記スケッチでは12時30分0秒)して時刻合わせすることで精度を維持します。

最大1310720バイトのフラッシュメモリのうち、スケッチが776254バイト(59%)を使っています。
最大327680バイトのRAMのうち、グローバル変数が39860バイト(12%)を使っていて、ローカル変数で287820バイト使うことができます。
xiao-esp32c3_2.8TFT-LCD_SCD30_BME280_SD-card.ino
※ここをクリックするとコード表示を開閉できます。
#include <Wire.h>
#include <SPI.h>
#include <WiFi.h>
#include <esp_sntp.h>
#include <TimeLib.h>    // https://github.com/PaulStoffregen/Time
#include <TFT_eSPI.h>   // https://github.com/Bodmer/TFT_eSPI
#include "SparkFun_SCD30_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD30_Arduino_Library
#include <Adafruit_Sensor.h>   // https://github.com/adafruit/Adafruit_Sensor
#include <Adafruit_BME280.h>   // https://github.com/adafruit/Adafruit_BME280_Library

#include <SPI.h>
#include <SD.h>
File dataFile;

TFT_eSPI tft = TFT_eSPI();

SCD30 airSensor;
float co2_tmp;

Adafruit_BME280 bme;
bool status;
float pressure;
float temp;
float humid;

const char* ssid      = "your ssid";
const char* password  = "your password";
const char* ntpServer = "ntp.nict.jp";
const long  gmtOffset_sec = 32400;
const int   daylightOffset_sec = 0;

const char* weekStr[7] = {"(Sun)","(Mon)","(Tue)","(Wed)","(Thu)","(Fri)","(Sat)"};
char d_mes[12] ;
char t_mes[12] ;
struct tm *tm;
int d_year ;
int d_mon ;
int d_mday ;
int d_hour ;
int d_min ;
int d_sec ;
int d_sec_b ;
int d_wday ;

const unsigned char kii_bmp[] PROGMEM = {0x80, 0x01, 0x00, 0x00, 0xC0, 0x01, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00, 0xE0, 0x00, 0x00, 0x00, 0xE0, 0xFF, 0xFF, 0x1F, 0xF0, 0xFF, 0xFF, 0x1F, 0x30, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x8E, 0xFF, 0xFF, 0x03, 0x86, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0xFF, 0x01, 0xFC, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x80, 0x83, 0x01, 0xE0, 0xC0, 0x81, 0x01, 0xC0, 0xC3, 0x80, 0x01, 0x00, 0x67, 0x80, 0x01, 0x00, 0x7E, 0x80, 0x01, 0x00, 0x3C, 0x80, 0x01, 0x00, 0x7C, 0x80, 0x03, 0x00, 0xEF, 0x00, 0x43, 0x80, 0xC3, 0x01, 0x63, 0xE0, 0x81, 0x03, 0x63, 0xF8, 0x00, 0x07, 0x66, 0x3E, 0x00, 0x06, 0x7E, 0x0E, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x18, };
const unsigned char atu_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0x7F, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x38, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x1C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0E, 0x00, 0x0C, 0x00, 0xCE, 0xFF, 0xFF, 0xFF, 0xC7, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ccc_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xFF, 0x00, 0x00, 0xE0, 0xFF, 0x00, 0x00, 0xF8, 0xC0, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x78, 0xC0, 0x00, 0x00, 0xF0, 0xFF, 0x00, 0x00, 0xC0, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ooo_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x1F, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0x0F, 0xE0, 0x00, 0x80, 0x07, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0x80, 0x03, 0x80, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0xF0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char onn_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x07, 0x70, 0xF8, 0xFF, 0x07, 0xE0, 0x18, 0x00, 0x06, 0xC0, 0x18, 0x00, 0x06, 0x00, 0x18, 0x00, 0x06, 0x00, 0xF8, 0xFF, 0x07, 0x00, 0xF8, 0xFF, 0x07, 0x02, 0x18, 0x00, 0x06, 0x07, 0x18, 0x00, 0x06, 0x1E, 0x18, 0x00, 0x06, 0x38, 0x38, 0x00, 0x06, 0x70, 0xF8, 0xFF, 0x07, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0x3F, 0x00, 0x8C, 0xE3, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x70, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x1C, 0x0C, 0x63, 0x18, 0x8C, 0xFF, 0xFF, 0xFF, 0xCE, 0xFF, 0xFF, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char doo_bmp[] PROGMEM = {0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0xFF, 0x30, 0x00, 0x00, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0xB0, 0xFF, 0xFF, 0x7F, 0x30, 0xE7, 0xE0, 0x70, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0xFF, 0xFF, 0x03, 0x38, 0xFF, 0xFF, 0x07, 0x18, 0x30, 0x00, 0x03, 0x18, 0x60, 0x80, 0x01, 0x18, 0xE0, 0xC0, 0x01, 0x18, 0xC0, 0xE1, 0x00, 0x1C, 0x80, 0x7B, 0x00, 0x0C, 0x00, 0x1F, 0x00, 0x0E, 0x00, 0x3F, 0x00, 0x0E, 0xE0, 0xFB, 0x01, 0x06, 0xFE, 0xC0, 0x3F, 0xC6, 0x1F, 0x00, 0xFE, 0xC0, 0x01, 0x00, 0x60, };
const unsigned char deg_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x02, 0x20, 0x00, 0x00, 0x00, 0x04, 0x10, 0x3C, 0xC0, 0x07, 0x08, 0x18, 0x24, 0xF0, 0x1F, 0x10, 0x0C, 0x42, 0x38, 0x18, 0x30, 0x04, 0x42, 0x18, 0x30, 0x20, 0x06, 0x24, 0x0C, 0x70, 0x60, 0x06, 0x18, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x06, 0x00, 0x0C, 0x60, 0x40, 0x04, 0x00, 0x1C, 0x30, 0x60, 0x0C, 0x00, 0x38, 0x38, 0x20, 0x08, 0x00, 0xF0, 0x1F, 0x30, 0x18, 0x00, 0xC0, 0x0F, 0x18, 0x30, 0x00, 0x00, 0x00, 0x08, 0x60, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char sit_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x1F, 0x70, 0xF8, 0xFF, 0x1F, 0xE0, 0x18, 0x00, 0x18, 0xC0, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x06, 0x18, 0x00, 0x18, 0x1E, 0x18, 0x00, 0x18, 0x3C, 0x18, 0x00, 0x18, 0x70, 0x18, 0x00, 0x18, 0x20, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x0C, 0x63, 0x30, 0x60, 0x0C, 0x43, 0x30, 0x60, 0x18, 0x43, 0x18, 0x70, 0x18, 0x43, 0x18, 0x30, 0x30, 0x43, 0x0C, 0x30, 0x30, 0x43, 0x0C, 0x38, 0x30, 0x43, 0x06, 0x18, 0x00, 0x63, 0x00, 0x1C, 0x00, 0x63, 0x00, 0x8C, 0xFF, 0xFF, 0xFF, 0x8E, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };


void setup(void) {
//---------TFT液晶初期化
  tft.init();
  tft.setRotation(3);
  tft.setTextSize(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Initializing TFT library", 0, 20, 4);
delay(1000);
//---------SDカード初期化
  tft.drawString("Initializing SD library", 0, 80, 4);
delay(1000);
//---------SDカードマウント確認
if (!SD.begin(5)) {  // SS_pin = 5
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("Card Mount Failed             ", 0, 80, 4);
return;
}
else  {
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Card Mount Successful         ", 0, 80, 4);
}
delay(1000);
//---------SDカードファイル書き込み ※前回起動時に書き込んだデータは削除されます。
File dataFile = SD.open("/datalog.txt", FILE_WRITE);
dataFile.println("File written");
dataFile.close();
  tft.drawString("File written", 0, 110, 4);
delay(1000);
//---------内蔵時計のJST同期(起動時)--------
  wifisyncjst();
// BME280初期化
status = bme.begin(0x76);
while (!status) {
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("BME280 connection failed", 0, 140, 4);
  }
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("BME280 connected", 0, 140, 4);
delay(1000);
//---------SCD30初期化
  Wire.begin();
  if (airSensor.begin() == false) {
      tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("SCD30 not detected", 0, 170, 4);
    while (1);
  }
//The SCD30 has data ready every two seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD30 detected", 0, 170, 4);
delay(2000);
// 画面クリア
   tft.fillScreen(TFT_BLACK);
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- 項目名を日本語で表示 -----
// 気圧(hPa)
   tft.drawXBitmap(10, 0, kii_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 0, atu_bmp, 32, 32, 0xFFFF);
   tft.drawString("(hPa)", 250, 7, 4);
// CO2濃度(ppm)
   tft.drawXBitmap(5, 47, ccc_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(30, 47, ooo_bmp, 32, 32, 0xFFFF);
   tft.drawString("2", 62, 60, 4);
   tft.drawString("(ppm)", 250, 53, 4);
// 温度(℃)
   tft.drawXBitmap(10, 95, onn_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 95, doo_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(250, 85, deg_bmp, 40, 40, 0xFFFF);
// 湿度(%)
   tft.drawXBitmap(10, 142, sit_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 142, doo_bmp, 32, 32, 0xFFFF);
   tft.drawString("(%)", 250, 146, 4);
}


void loop() {
//---------内蔵時計の表示--------
time_t t = time(NULL);
tm = localtime(&t);
d_year  = tm->tm_year+1900;
d_mon  = tm->tm_mon+1;
d_mday = tm->tm_mday;
d_hour = tm->tm_hour;
d_min  = tm->tm_min;
d_sec  = tm->tm_sec;
d_wday = tm->tm_wday;
sprintf(d_mes, "%04d/%02d/%02d", d_year, d_mon, d_mday);
sprintf(t_mes, "%02d:%02d:%02d", d_hour, d_min, d_sec);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
   tft.setCursor(70, 190, 4);
   tft.println(d_mes);
   tft.setCursor(200, 190, 4);
   tft.println(weekStr[d_wday]);
   tft.setCursor(110, 215, 4);
   tft.println(t_mes);
// -------- 10秒毎に測定してTFT表示 --------
   if((String(d_sec) == "0")  || (String(d_sec) == "10") ||
      (String(d_sec) == "20") || (String(d_sec) == "30") ||
      (String(d_sec) == "40") || (String(d_sec) == "50")) {
// ----- SCD30センサが稼働している時の処理 -----
   if (airSensor.dataAvailable()) {
// ----- SCD30センサからデータ取得、測定値を表示 -----
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
co2_tmp=airSensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_tmp, 0, 105, 47, 6);
// ----- BME280センサからデータ取得、測定値を表示 -----
pressure=bme.readPressure() / 100.0F;
temp=bme.readTemperature();
humid=bme.readHumidity();
   tft.setTextColor(TFT_YELLOW, TFT_BLACK);
   tft.fillRect(105, 0, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(pressure, 0, 105, 0, 6);
   tft.drawFloat(temp, 1, 105, 93, 6);
   tft.drawFloat(humid, 1, 105, 140, 6);
    } //dataAvailable_SCD30ここまで
// -----SDカード書き込み
 if( d_sec != d_sec_b ) {  // 2重書き込み防止判定
     sdcardwrite();
     d_sec_b = d_sec;      // 書き込んだ時点の秒を記憶
   }
  } //10秒毎ここまで
//---------内蔵時計のJST同期(1日1回、12時30分0秒に実行)--------
if ((String(d_hour) == "12") && (String(d_min) == "30") && (String(d_sec) == "0")) {
     wifisyncjst();
     tft.fillRect(105, 210, 205, 25, TFT_BLACK);  // 残像消去
  }
delay(200);
}


void sdcardwrite() {
// ----- SDカードへの書き込み用データファイルの生成 -----
// データ格納ファイル生成
String dataString = "";
// 内蔵時計の年月日と時分秒を記録
dataString += String(d_mes);
dataString += ",";  // カンマセパレータ
dataString += String(t_mes);
// 測定データ1:CO2濃度
    dataString += ",";  // カンマセパレータ
    if(!isnan(co2_tmp)){
      dataString += String(co2_tmp,0);
    }else{
      dataString += " ";
    }
// 測定データ2:BME280の気圧
    dataString += ",";  // カンマセパレータ
    if(!isnan(pressure)){
      dataString += String(pressure,0);
    }else{
      dataString += " ";
    }
// 測定データ3:BME280の温度
    dataString += ",";  // カンマセパレータ
    if(!isnan(temp)){
      dataString += String(temp,1);
    }else{
      dataString += " ";
    }
// 測定データ4:BME280の湿度
    dataString += ",";  // カンマセパレータ
    if(!isnan(humid)){
      dataString += String(humid,1);
    }else{
      dataString += " ";
    }
// ----- SDカードのdatalog.txtにdataStringを追加 -----
File dataFile = SD.open("/datalog.txt", FILE_APPEND);
dataFile.println(dataString);
dataFile.close();
delay(100);
}


void wifisyncjst() {
//---------内蔵時計のJST同期--------
// WiFi接続
WiFi.begin(ssid, password);
while(WiFi.status() != WL_CONNECTED) {
  tft.drawString("WiFi bigin", 110, 215, 4);
  }
delay(1000);
// WiFi接続の表示
  tft.drawString("WiFi connected", 110, 215, 4);
delay(1000);
// NTPサーバからJST取得
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  tft.drawString("JST synchronized", 110, 215, 4);
delay(1000);
// 内蔵時計の時刻がNTP時刻に合うまで待機
while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET) {
delay(1000);
  }
//WiFi切断
WiFi.disconnect(true);
WiFi.mode(WIFI_OFF);
}

補足:SCD41センサを使ったスケッチ(2023/1/23追加)

CO2濃度センサをSCD41センサモジュール(FSNS-SCD41-X00)に替えたときのスケッチです。他のコードは同じです。

sparkfun/SparkFun_SCD4x_Arduino_Library サイトのSCD4xライブラリを利用させていただきました。 サイトの「Code」プルダウンから「SparkFun_SCD4x_Arduino_Library-main.zip」をダウンロードしてインクルードします。

SDカードに記録した測定データ(datalog.txt)
SDカードに記録した測定データ(datalog.txt)
2.8インチTFT液晶モジュールと内蔵SDカードスロットをSPI接続して環境センサの測定データをSDカードに記録
SCD41センサに入れ替え
※SCD41センサと2.8インチTFT液晶は供給電流が大きいのでXIAO ESP32C3の3V3端子から個別にジャンパーワイヤで3.3Vを給電
あわせて読みたい
Seeed Studio XIAO ESP32C3と2.8インチ液晶モジュール(240×320)を使ったCO2濃度、気圧・温湿度&WiFi時... Sensirion社のSCD41を搭載したCO2・温湿度センサモジュールとXIAO ESP32C3とをI2C接続して動作確認した際の作業メモです。 ストーブを焚いている部屋で測定 【準備した...
xiao-esp32c3_2.8TFT-LCD_SCD41_BME280_SD-card.ino
※ここをクリックするとコード表示を開閉できます。
#include <Wire.h>
#include <SPI.h>
#include <WiFi.h>
#include <esp_sntp.h>
#include <TimeLib.h>    // https://github.com/PaulStoffregen/Time
#include <TFT_eSPI.h>   // https://github.com/Bodmer/TFT_eSPI
#include "SparkFun_SCD4x_Arduino_Library.h"  // https://github.com/sparkfun/SparkFun_SCD4x_Arduino_Library
#include <Adafruit_Sensor.h>   // https://github.com/adafruit/Adafruit_Sensor
#include <Adafruit_BME280.h>   // https://github.com/adafruit/Adafruit_BME280_Library

#include <SPI.h>
#include <SD.h>
File dataFile;

TFT_eSPI tft = TFT_eSPI();

SCD4x mySensor;
float co2_41x;

Adafruit_BME280 bme;
bool status;
float pressure;
float temp;
float humid;

const char* ssid      = "your ssid";
const char* password  = "your password";
const char* ntpServer = "ntp.nict.jp";
const long  gmtOffset_sec = 32400;
const int   daylightOffset_sec = 0;

const char* weekStr[7] = {"(Sun)","(Mon)","(Tue)","(Wed)","(Thu)","(Fri)","(Sat)"};
char d_mes[12] ;
char t_mes[12] ;
struct tm *tm;
int d_year ;
int d_mon ;
int d_mday ;
int d_hour ;
int d_min ;
int d_sec ;
int d_sec_b ;
int d_wday ;

const unsigned char kii_bmp[] PROGMEM = {0x80, 0x01, 0x00, 0x00, 0xC0, 0x01, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00, 0xE0, 0x00, 0x00, 0x00, 0xE0, 0xFF, 0xFF, 0x1F, 0xF0, 0xFF, 0xFF, 0x1F, 0x30, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x8E, 0xFF, 0xFF, 0x03, 0x86, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0xFF, 0x01, 0xFC, 0xFF, 0xFF, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x00, 0x80, 0x01, 0x00, 0x80, 0x83, 0x01, 0xE0, 0xC0, 0x81, 0x01, 0xC0, 0xC3, 0x80, 0x01, 0x00, 0x67, 0x80, 0x01, 0x00, 0x7E, 0x80, 0x01, 0x00, 0x3C, 0x80, 0x01, 0x00, 0x7C, 0x80, 0x03, 0x00, 0xEF, 0x00, 0x43, 0x80, 0xC3, 0x01, 0x63, 0xE0, 0x81, 0x03, 0x63, 0xF8, 0x00, 0x07, 0x66, 0x3E, 0x00, 0x06, 0x7E, 0x0E, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x18, };
const unsigned char atu_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0x7F, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0xFE, 0xFF, 0x1F, 0x30, 0x00, 0x0E, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x30, 0x00, 0x0C, 0x00, 0x38, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x18, 0x00, 0x0C, 0x00, 0x1C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0C, 0x00, 0x0E, 0x00, 0x0C, 0x00, 0xCE, 0xFF, 0xFF, 0xFF, 0xC7, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ccc_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xFF, 0x00, 0x00, 0xE0, 0xFF, 0x00, 0x00, 0xF8, 0xC0, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x0E, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x78, 0xC0, 0x00, 0x00, 0xF0, 0xFF, 0x00, 0x00, 0xC0, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char ooo_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x1F, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0x0F, 0xE0, 0x00, 0x80, 0x07, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x03, 0xC0, 0x01, 0x00, 0x03, 0xC0, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x80, 0x03, 0x80, 0x03, 0x80, 0x01, 0x80, 0x03, 0xC0, 0x01, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x1E, 0x78, 0x00, 0x00, 0xFC, 0x3F, 0x00, 0x00, 0xF0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char onn_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x07, 0x70, 0xF8, 0xFF, 0x07, 0xE0, 0x18, 0x00, 0x06, 0xC0, 0x18, 0x00, 0x06, 0x00, 0x18, 0x00, 0x06, 0x00, 0xF8, 0xFF, 0x07, 0x00, 0xF8, 0xFF, 0x07, 0x02, 0x18, 0x00, 0x06, 0x07, 0x18, 0x00, 0x06, 0x1E, 0x18, 0x00, 0x06, 0x38, 0x38, 0x00, 0x06, 0x70, 0xF8, 0xFF, 0x07, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0xFF, 0x3F, 0x00, 0x8C, 0xE3, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x60, 0x0C, 0x63, 0x18, 0x70, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x30, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x18, 0x0C, 0x63, 0x18, 0x1C, 0x0C, 0x63, 0x18, 0x8C, 0xFF, 0xFF, 0xFF, 0xCE, 0xFF, 0xFF, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char doo_bmp[] PROGMEM = {0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0xF0, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xFF, 0xFF, 0x30, 0x00, 0x00, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0xB0, 0xFF, 0xFF, 0x7F, 0x30, 0xE7, 0xE0, 0x70, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0x60, 0xC0, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0xE0, 0xFF, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x30, 0xFF, 0xFF, 0x03, 0x38, 0xFF, 0xFF, 0x07, 0x18, 0x30, 0x00, 0x03, 0x18, 0x60, 0x80, 0x01, 0x18, 0xE0, 0xC0, 0x01, 0x18, 0xC0, 0xE1, 0x00, 0x1C, 0x80, 0x7B, 0x00, 0x0C, 0x00, 0x1F, 0x00, 0x0E, 0x00, 0x3F, 0x00, 0x0E, 0xE0, 0xFB, 0x01, 0x06, 0xFE, 0xC0, 0x3F, 0xC6, 0x1F, 0x00, 0xFE, 0xC0, 0x01, 0x00, 0x60, };
const unsigned char deg_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x02, 0x20, 0x00, 0x00, 0x00, 0x04, 0x10, 0x3C, 0xC0, 0x07, 0x08, 0x18, 0x24, 0xF0, 0x1F, 0x10, 0x0C, 0x42, 0x38, 0x18, 0x30, 0x04, 0x42, 0x18, 0x30, 0x20, 0x06, 0x24, 0x0C, 0x70, 0x60, 0x06, 0x18, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x06, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0E, 0x00, 0xC0, 0x02, 0x00, 0x0C, 0x00, 0x40, 0x06, 0x00, 0x0C, 0x60, 0x40, 0x04, 0x00, 0x1C, 0x30, 0x60, 0x0C, 0x00, 0x38, 0x38, 0x20, 0x08, 0x00, 0xF0, 0x1F, 0x30, 0x18, 0x00, 0xC0, 0x0F, 0x18, 0x30, 0x00, 0x00, 0x00, 0x08, 0x60, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, };
const unsigned char sit_bmp[] PROGMEM = {0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x38, 0xF8, 0xFF, 0x1F, 0x70, 0xF8, 0xFF, 0x1F, 0xE0, 0x18, 0x00, 0x18, 0xC0, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0x18, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x06, 0x18, 0x00, 0x18, 0x1E, 0x18, 0x00, 0x18, 0x3C, 0x18, 0x00, 0x18, 0x70, 0x18, 0x00, 0x18, 0x20, 0xF8, 0xFF, 0x1F, 0x00, 0xF8, 0xFF, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x00, 0xE3, 0x00, 0x00, 0x0C, 0x63, 0x30, 0x60, 0x0C, 0x43, 0x30, 0x60, 0x18, 0x43, 0x18, 0x70, 0x18, 0x43, 0x18, 0x30, 0x30, 0x43, 0x0C, 0x30, 0x30, 0x43, 0x0C, 0x38, 0x30, 0x43, 0x06, 0x18, 0x00, 0x63, 0x00, 0x1C, 0x00, 0x63, 0x00, 0x8C, 0xFF, 0xFF, 0xFF, 0x8E, 0xFF, 0xFF, 0xFF, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, };


void setup(void) {
//---------TFT液晶初期化
  tft.init();
  tft.setRotation(3);
  tft.setTextSize(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Initializing TFT library", 0, 20, 4);
delay(1000);
//---------SDカード初期化
  tft.drawString("Initializing SD library", 0, 80, 4);
delay(1000);
//---------SDカードマウント確認
if (!SD.begin(5)) {  // SS_pin = 5
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("Card Mount Failed             ", 0, 80, 4);
return;
}
else  {
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("Card Mount Successful         ", 0, 80, 4);
}
delay(1000);
//---------SDカードファイル書き込み ※前回起動時に書き込んだデータは削除されます。
File dataFile = SD.open("/datalog.txt", FILE_WRITE);
dataFile.println("File written");
dataFile.close();
  tft.drawString("File written", 0, 110, 4);
delay(1000);
//---------内蔵時計のJST同期(起動時)--------
  wifisyncjst();
// BME280初期化
status = bme.begin(0x76);
while (!status) {
  tft.setTextColor(TFT_RED, TFT_BLACK);
  tft.drawString("BME280 connection failed", 0, 140, 4);
  }
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("BME280 connected", 0, 140, 4);
delay(1000);
//-------SCD41初期化
  if (mySensor.begin() == false)  {
      tft.setTextColor(TFT_RED, TFT_BLACK);
      tft.drawString("SCD41 not detected", 0, 170, 4);
    while (1);
    }
//The SCD41 has data ready every five seconds
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.drawString("SCD41 detected", 0, 170, 4);
delay(5000);
// 画面クリア
   tft.fillScreen(TFT_BLACK);
   tft.setTextColor(TFT_WHITE, TFT_BLACK);
// ----- 項目名を日本語で表示 -----
// 気圧(hPa)
   tft.drawXBitmap(10, 0, kii_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 0, atu_bmp, 32, 32, 0xFFFF);
   tft.drawString("(hPa)", 250, 7, 4);
// CO2濃度(ppm)
   tft.drawXBitmap(5, 47, ccc_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(30, 47, ooo_bmp, 32, 32, 0xFFFF);
   tft.drawString("2", 62, 60, 4);
   tft.drawString("(ppm)", 250, 53, 4);
// 温度(℃)
   tft.drawXBitmap(10, 95, onn_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 95, doo_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(250, 85, deg_bmp, 40, 40, 0xFFFF);
// 湿度(%)
   tft.drawXBitmap(10, 142, sit_bmp, 32, 32, 0xFFFF);
   tft.drawXBitmap(42, 142, doo_bmp, 32, 32, 0xFFFF);
   tft.drawString("(%)", 250, 146, 4);
}


void loop() {
//---------内蔵時計の表示--------
time_t t = time(NULL);
tm = localtime(&t);
d_year  = tm->tm_year+1900;
d_mon  = tm->tm_mon+1;
d_mday = tm->tm_mday;
d_hour = tm->tm_hour;
d_min  = tm->tm_min;
d_sec  = tm->tm_sec;
d_wday = tm->tm_wday;
sprintf(d_mes, "%04d/%02d/%02d", d_year, d_mon, d_mday);
sprintf(t_mes, "%02d:%02d:%02d", d_hour, d_min, d_sec);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
   tft.setCursor(70, 190, 4);
   tft.println(d_mes);
   tft.setCursor(200, 190, 4);
   tft.println(weekStr[d_wday]);
   tft.setCursor(110, 215, 4);
   tft.println(t_mes);
// -------- 10秒毎に測定してTFT表示 --------
   if((String(d_sec) == "0")  || (String(d_sec) == "10") ||
      (String(d_sec) == "20") || (String(d_sec) == "30") ||
      (String(d_sec) == "40") || (String(d_sec) == "50")) {
// ----- SCD41センサが稼働している時の処理 -----
  if (mySensor.readMeasurement())  {
// ----- SCD41センサからデータ取得、測定値をTFT表示 -----
   tft.setTextColor(TFT_GREEN, TFT_BLACK);
co2_41x=mySensor.getCO2();
   tft.fillRect(105, 47, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(co2_41x, 0, 105, 47, 6);
// ----- BME280センサからデータ取得、測定値を表示 -----
pressure=bme.readPressure() / 100.0F;
temp=bme.readTemperature();
humid=bme.readHumidity();
   tft.setTextColor(TFT_YELLOW, TFT_BLACK);
   tft.fillRect(105, 0, 140, 45, TFT_BLACK);  // 残像消去
   tft.drawFloat(pressure, 0, 105, 0, 6);
   tft.drawFloat(temp, 1, 105, 93, 6);
   tft.drawFloat(humid, 1, 105, 140, 6);
    } //dataAvailable_SCD41ここまで
// -----SDカード書き込み
 if( d_sec != d_sec_b ) {  // 2重書き込み防止判定
     sdcardwrite();
     d_sec_b = d_sec;      // 書き込んだ時点の秒を記憶
   }
  } //10秒毎ここまで
//---------内蔵時計のJST同期(1日1回、12時30分0秒に実行)--------
if ((String(d_hour) == "12") && (String(d_min) == "30") && (String(d_sec) == "0")) {
     wifisyncjst();
     tft.fillRect(105, 210, 205, 25, TFT_BLACK);  // 残像消去
  }
delay(200);
}


void sdcardwrite() {
// ----- SDカードへの書き込み用データファイルの生成 -----
// データ格納ファイル生成
String dataString = "";
// 内蔵時計の年月日と時分秒を記録
dataString += String(d_mes);
dataString += ",";  // カンマセパレータ
dataString += String(t_mes);
// 測定データ1:CO2濃度
    dataString += ",";  // カンマセパレータ
    if(!isnan(co2_41x)){
      dataString += String(co2_41x,0);
    }else{
      dataString += " ";
    }
// 測定データ2:BME280の気圧
    dataString += ",";  // カンマセパレータ
    if(!isnan(pressure)){
      dataString += String(pressure,0);
    }else{
      dataString += " ";
    }
// 測定データ3:BME280の温度
    dataString += ",";  // カンマセパレータ
    if(!isnan(temp)){
      dataString += String(temp,1);
    }else{
      dataString += " ";
    }
// 測定データ4:BME280の湿度
    dataString += ",";  // カンマセパレータ
    if(!isnan(humid)){
      dataString += String(humid,1);
    }else{
      dataString += " ";
    }
// ----- SDカードのdatalog.txtにdataStringを追記 -----
File dataFile = SD.open("/datalog.txt", FILE_APPEND);
dataFile.println(dataString);
dataFile.close();
delay(100);
}


void wifisyncjst() {
//---------内蔵時計のJST同期--------
// WiFi接続
WiFi.begin(ssid, password);
while(WiFi.status() != WL_CONNECTED) {
  tft.drawString("WiFi bigin", 110, 215, 4);
  }
delay(1000);
// WiFi接続の表示
  tft.drawString("WiFi connected", 110, 215, 4);
delay(1000);
// NTPサーバからJST取得
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  tft.drawString("JST synchronized", 110, 215, 4);
delay(1000);
// 内蔵時計の時刻がNTP時刻に合うまで待機
while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET) {
delay(1000);
  }
//WiFi切断
WiFi.disconnect(true);
WiFi.mode(WIFI_OFF);
}
よかったらシェアしてね!
  • URLをコピーしました!
目次
